Antriebssysteme

GMN Motorspindeln werden über Umrichter ungeregelt oder geregelt, jeweils mit Drehzahlgeber (Drehzahlsensor) oder mit Drehwinkelgeber (Encoder) betrieben.

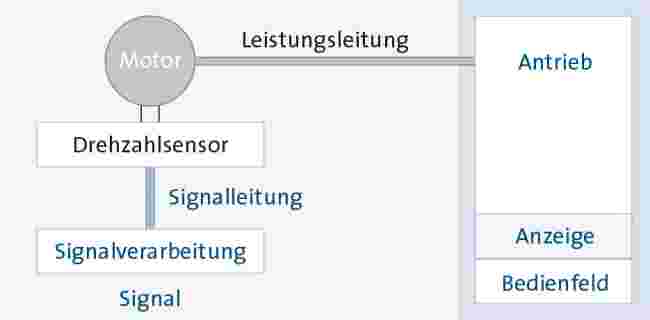

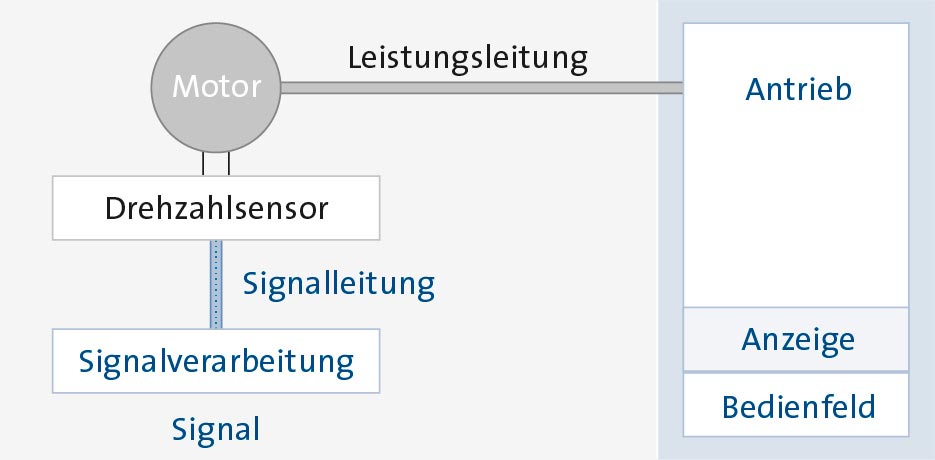

Antrieb ohne Drehwinkelgeber

Sp_KH_AS_Grafik-Anrieb-ohneDWG

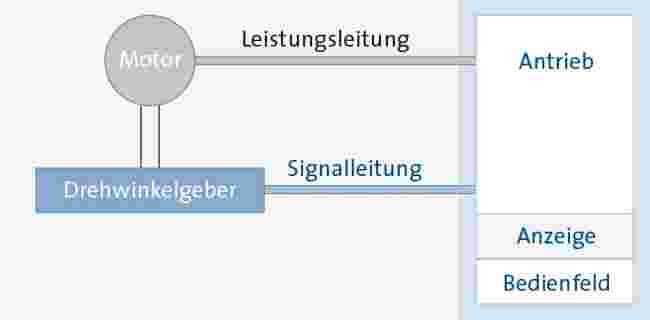

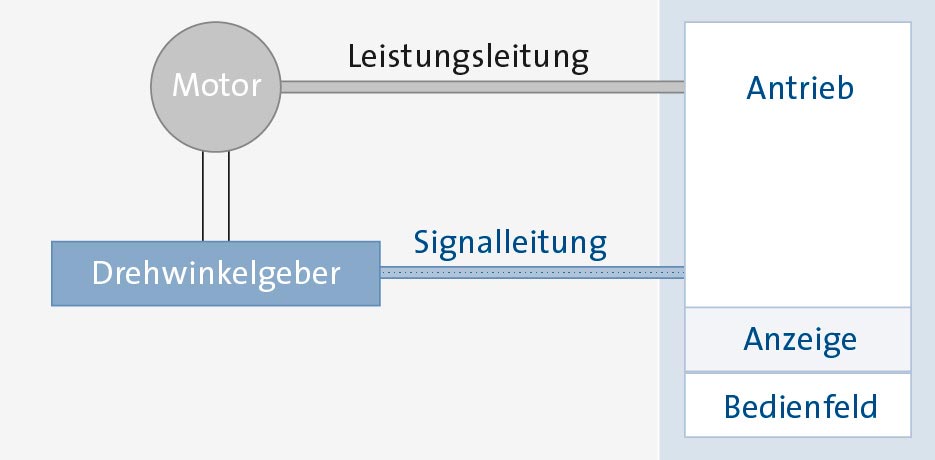

Antrieb mit Drehwinkelgeber (C-Achs-Betrieb)

Sp_KH_AS_Grafik-Anrieb-mitDWG

Antrieb ohne Regelung: Frequenzsteuerung mit Vorgabe der Spannung über die U/f-Kennlinie

  • Ausgangsfrequenz bis 3000 Hz1)
  • Stellbereich bis ca. 1 : 10
  • Hochlauf- und Bremszeiten im Bereich 10 sec.
  • Positionierung der Welle in einer festgelegten Position
  • „Drehzahlwächter“ bzw. „Tachobox“ erforderlich
  • Meldungen von „Anfunken“ und „Lastgrenze“ mit Optionsbaugruppe „Wirklastmelder“

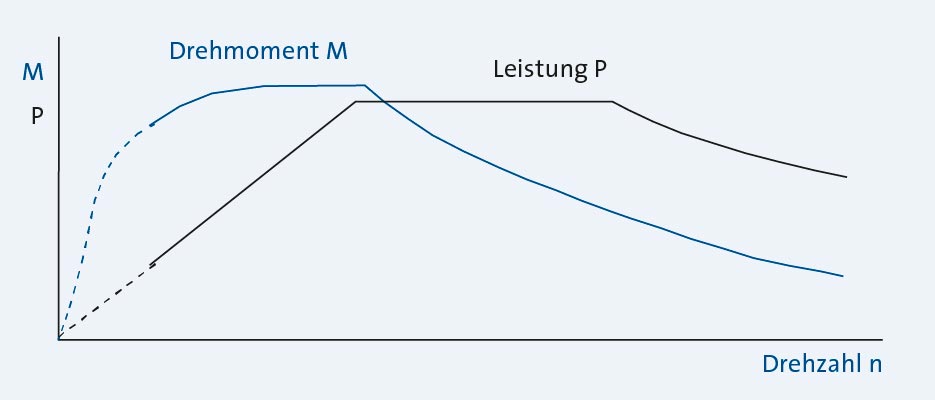

Sp_KH_AS_Grafik-Anrieb-ohneRegel

Antrieb ohne Regelung: Frequenzsteuerung mit Vorgabe der Spannung über die U/f-Kennlinie

Antrieb mit Regelung: Feldorientierte Regelung

  • Ausgangsfrequenz bis 1400 Hz1)
  • Im Stellbereich 1 : 10 Drehzahlkonstanz ca. 0,5 %
  • Feldorientierter Regelalgorithmus
  • Hochlauf- und Bremszeiten im Bereich 1 sec.

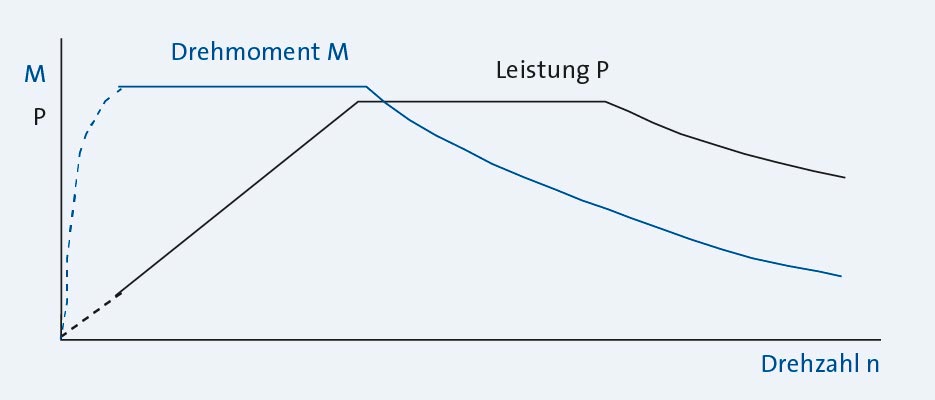

Sp_KH_AS_Grafik-Anrieb-FeldoRegel

Antrieb mit Regelung: Feldorientierte Regelung

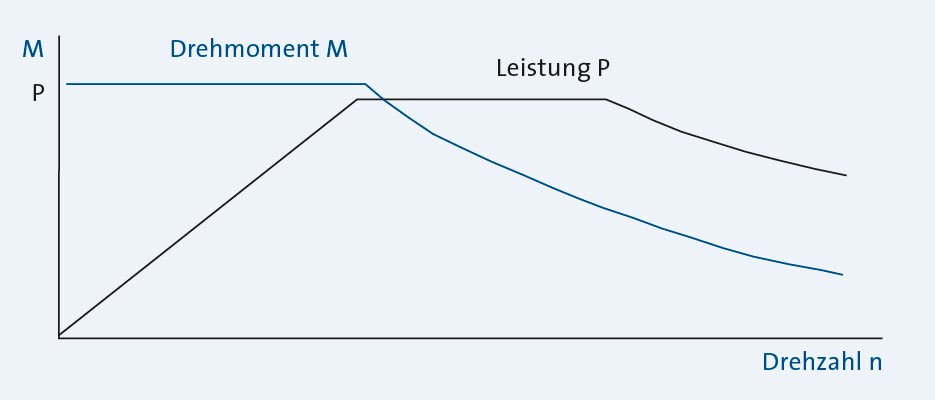

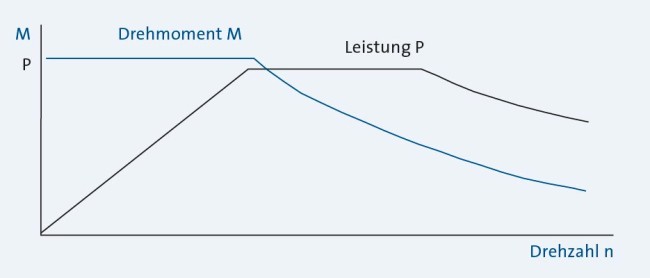

Antrieb mit Regelung: Feldorientierte Regelung mit Drehwinkelgeber C-Achs-Betrieb

  • Ausgangsfrequenz bis 1400 Hz1)
  • Wellenpositionierung
  • Hochlauf- und Bremszeiten im Bereich 1 sec.







1) Je nach Fabrikat sind verschiedene maximale Ausgangsfrequenzen möglich.

Sp_KH_AS_Grafik-Anrieb-FeldoRegel+DWG

Feldorientierte Regelung mit Drehwinkelgeber C-Achs-Betrieb
