Gehäusebauformen

Von zylindrischen Gehäusen über Spindelhülsen bis zu Blockgehäusen bietet GMN ein reichhaltiges Spektrum an qualitativ hochwertigen Gehäuse- und Einbauformen für die eigenen Hochfrequenzspindeln.

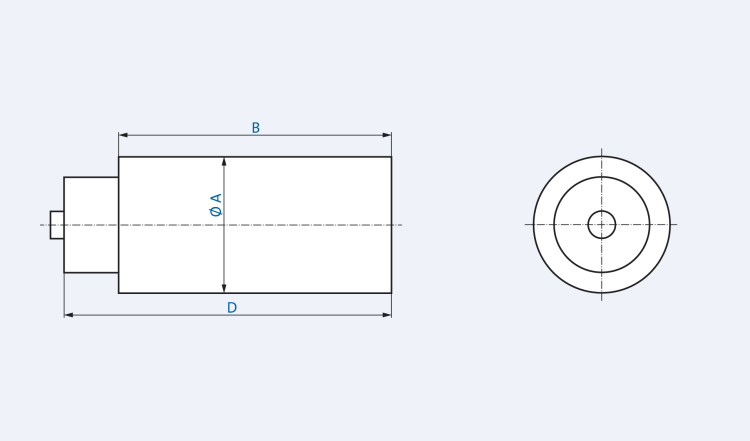

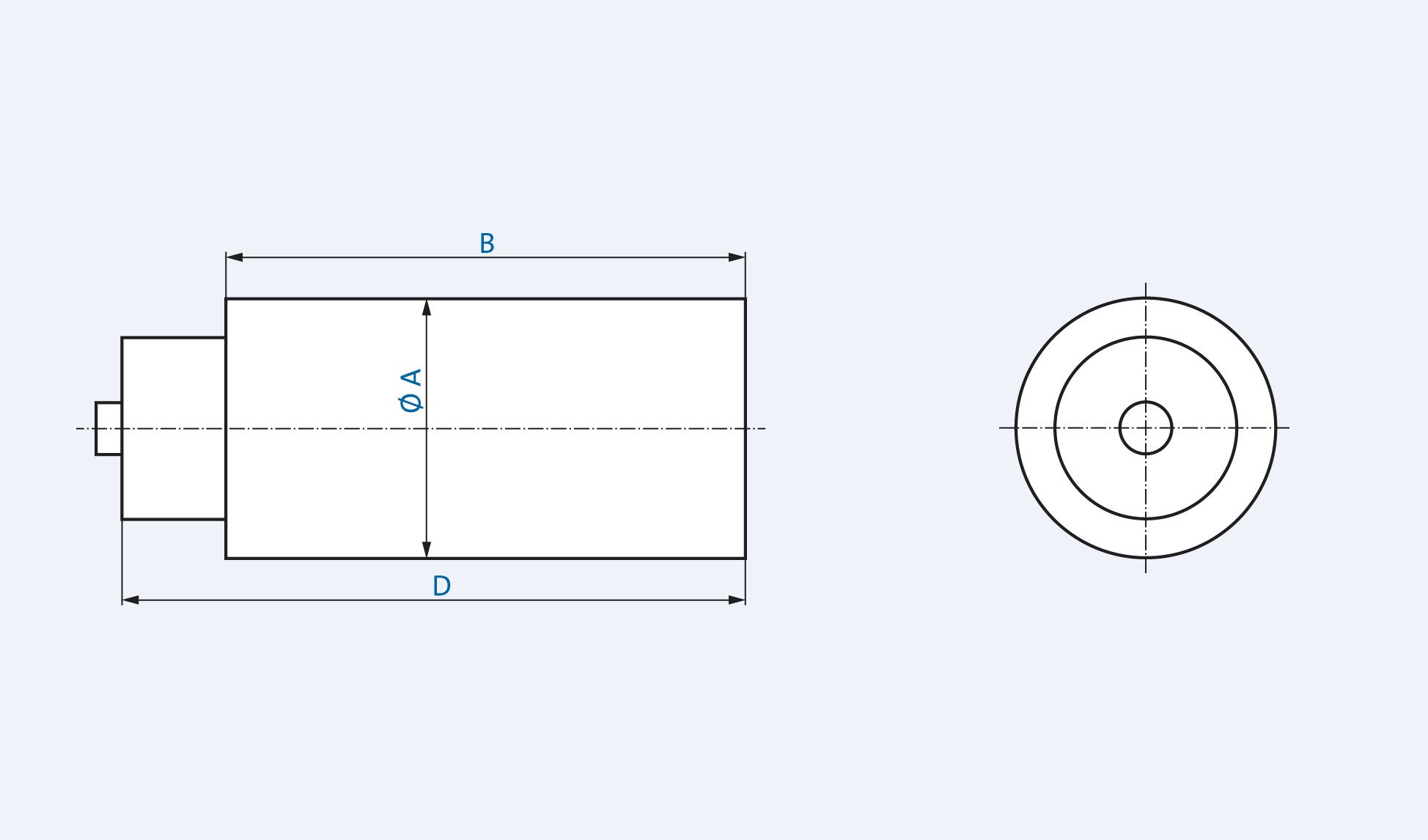

Kennzeichen: HK

  • Gehäuse und Einbauart: Zylindrisches Gehäuse
  • Standard-Gehäuseform wie die Katalogspindelreihen (UHS, HV-X, HSX, HSP, …)
Spindeln_Bauform HK

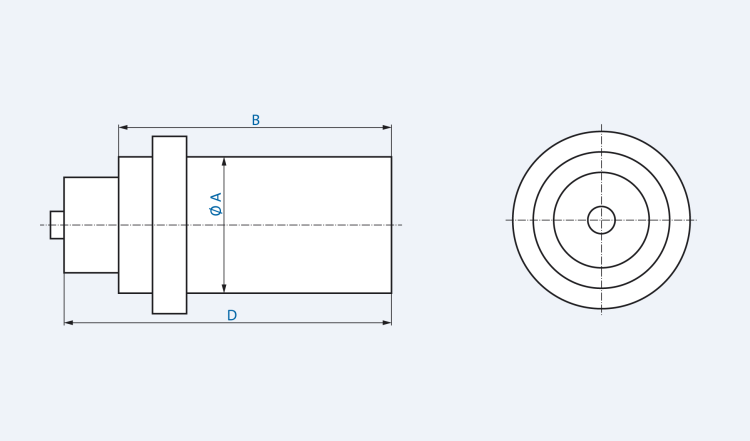

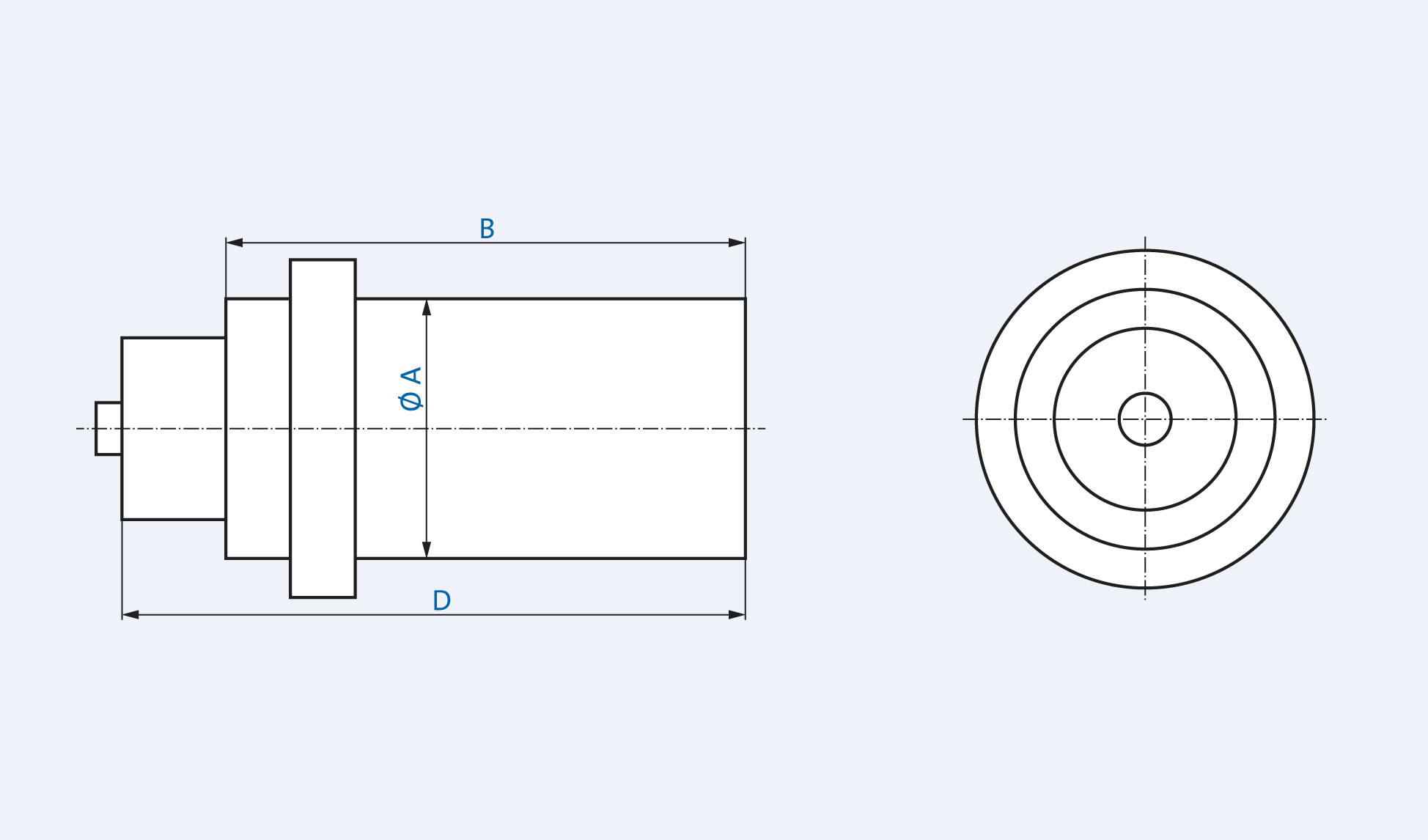

Kennzeichen: HF

  • Gehäuse und Einbauart: Zylindrisches Gehäuse mit Flansch
  • Wie die Gehäusebauform HK, jedoch mit Hülsenflansch (GMN Standard- oder kundenspezifische Ausführung)
Spindeln_Bauform HF

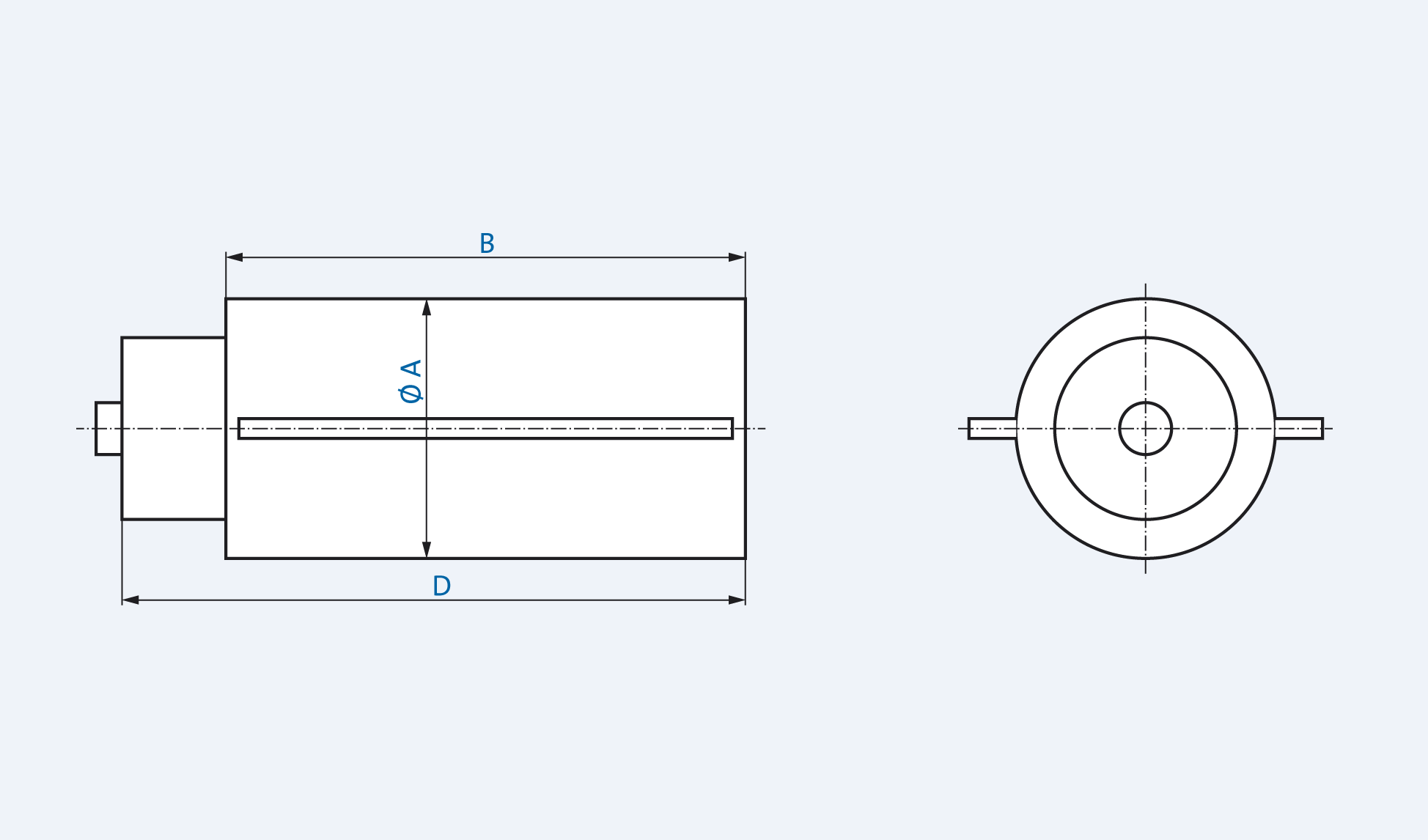

Kennzeichen: HL

  • Gehäuse und Einbauart: Zylindrisches Gehäuse mit Befestigungsleisten
  • Wie die Gehäusebauform HK, jedoch mit seitlichen Befestigungsleisten
Spindeln_Bauform HL

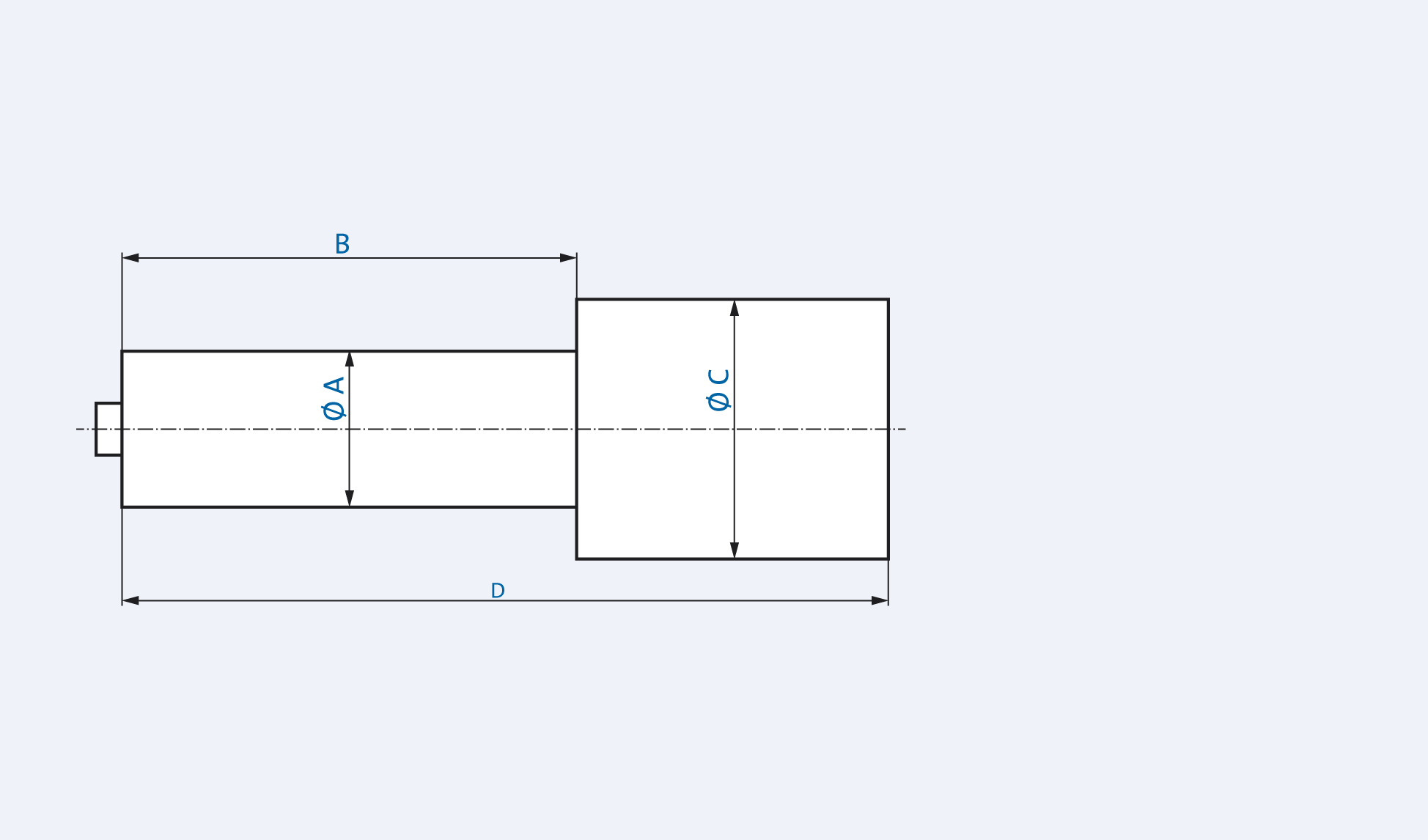

Kennzeichen: HK-L

  • Gehäuse und Einbauart: Zylindrisches Gehäuse mit langer Spindelhülse
  • Wie die Gehäusebauform HK, jedoch mit dem Verhältnis A/B ≥ 1:2
Spindeln_Bauform HK-L

Kennzeichen: HF-L

  • Gehäuse und Einbauart: Zylindrisches Gehäuse mit Flansch und langer Spindelhülse
  • Wie die Gehäusebauform HF, jedoch mit dem Verhältnis A/B ≥ 1:2
Spindeln_Bauform HL

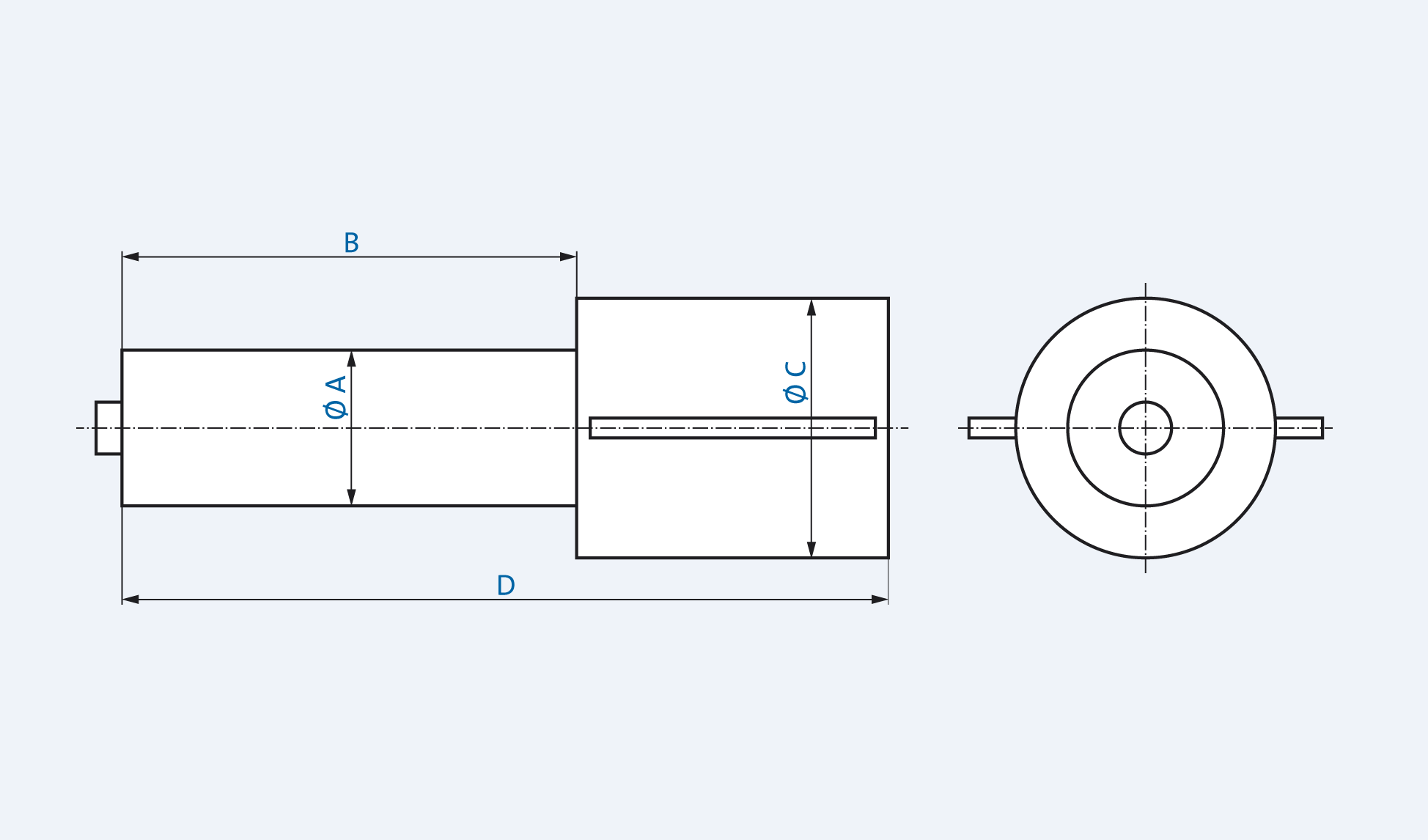

Kennzeichen: HL-L

  • Gehäuse und Einbauart: Zylindrisches Gehäuse mit Befestigungsleisten und langer Spindelhülse
  • Wie die Gehäusebauform HK, jedoch mit seitlichen Befestigungsleisten an Durchmesser A oder C
Spindeln_Bauform HL-L

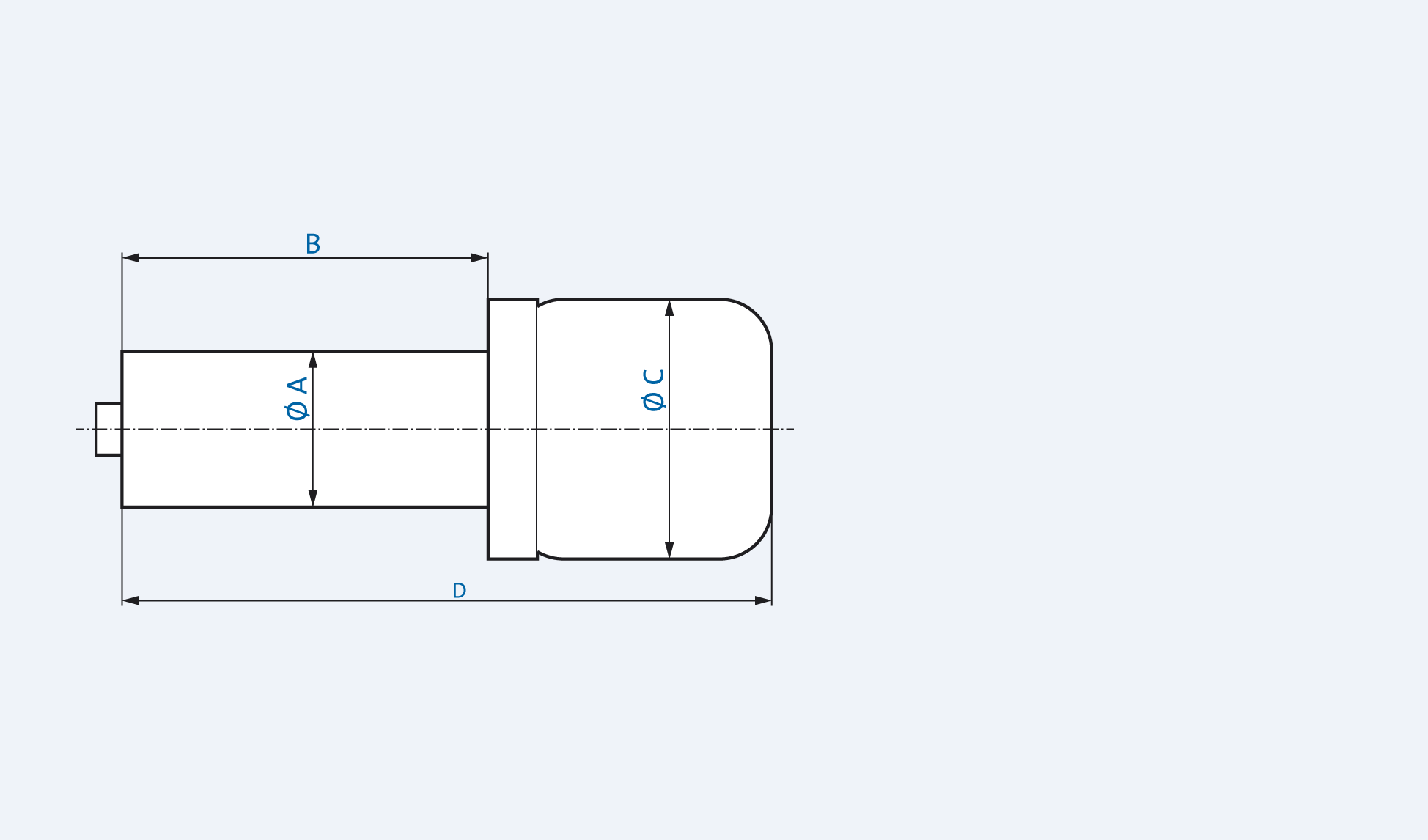

Kennzeichen: TK-M / TF-M

  • Gehäuse und Einbauart: Spindelhülse mit/ohne Flanschbefestigung und angesetztem Motorgehäuse
  • Standard-Gehäuseform wie die Katalogspindelreihen (TSEV – luftgekühlter Anbaumotor mit/ohne Fremdlüfter) mit oder ohne Gehäuseflansch
Spindeln_Bauform TK-M - TF-M

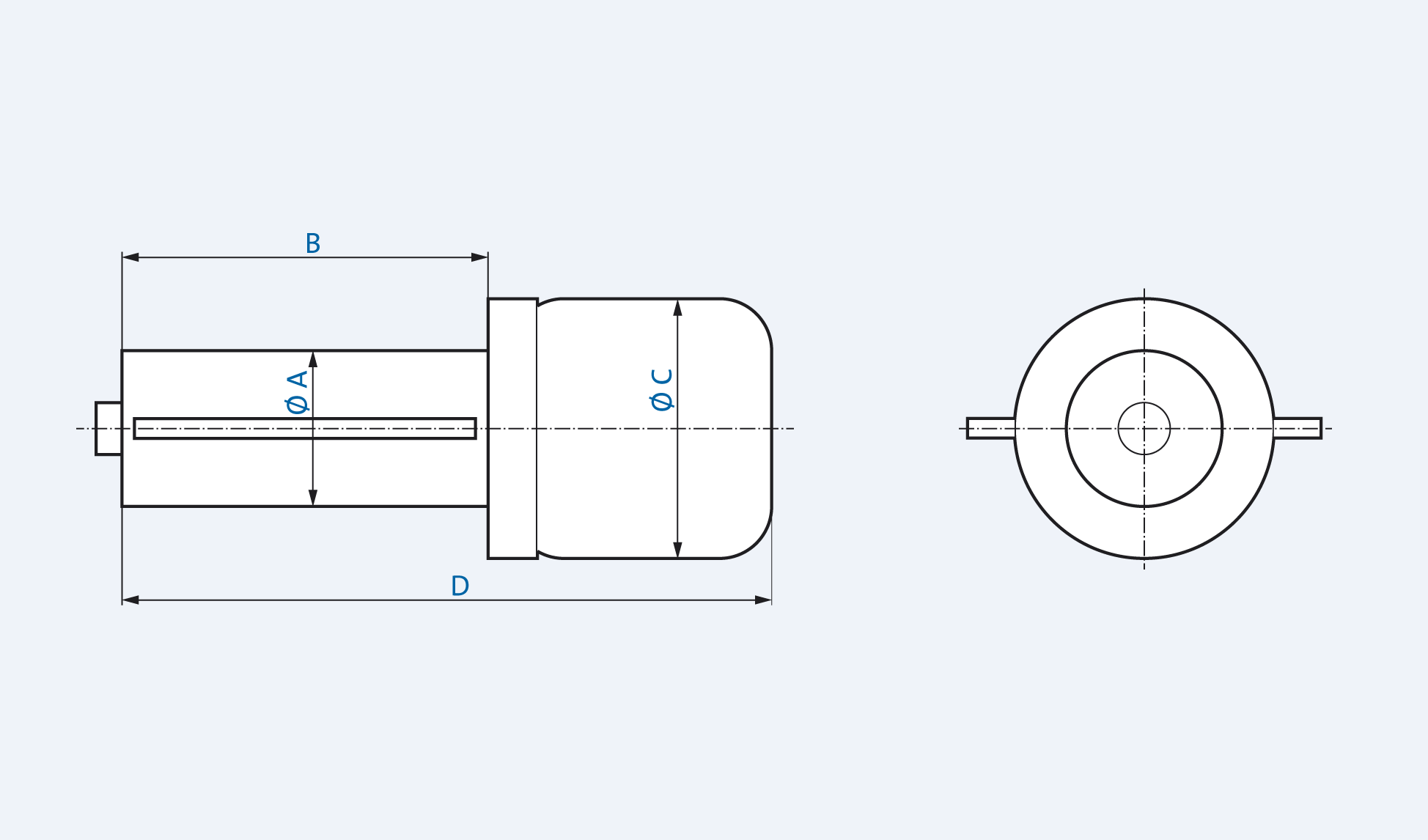

Kennzeichen: TL-M

  • Gehäuse und Einbauart: Spindelhülse mit Befestigungsleisten und angesetztem Motorgehäuse
  • Wie Gehäuseform TK-M oder TF-M, jedoch mit seitlichen Befestigungsleisten an Durchmesser A
Spindeln_Bauform TL-M

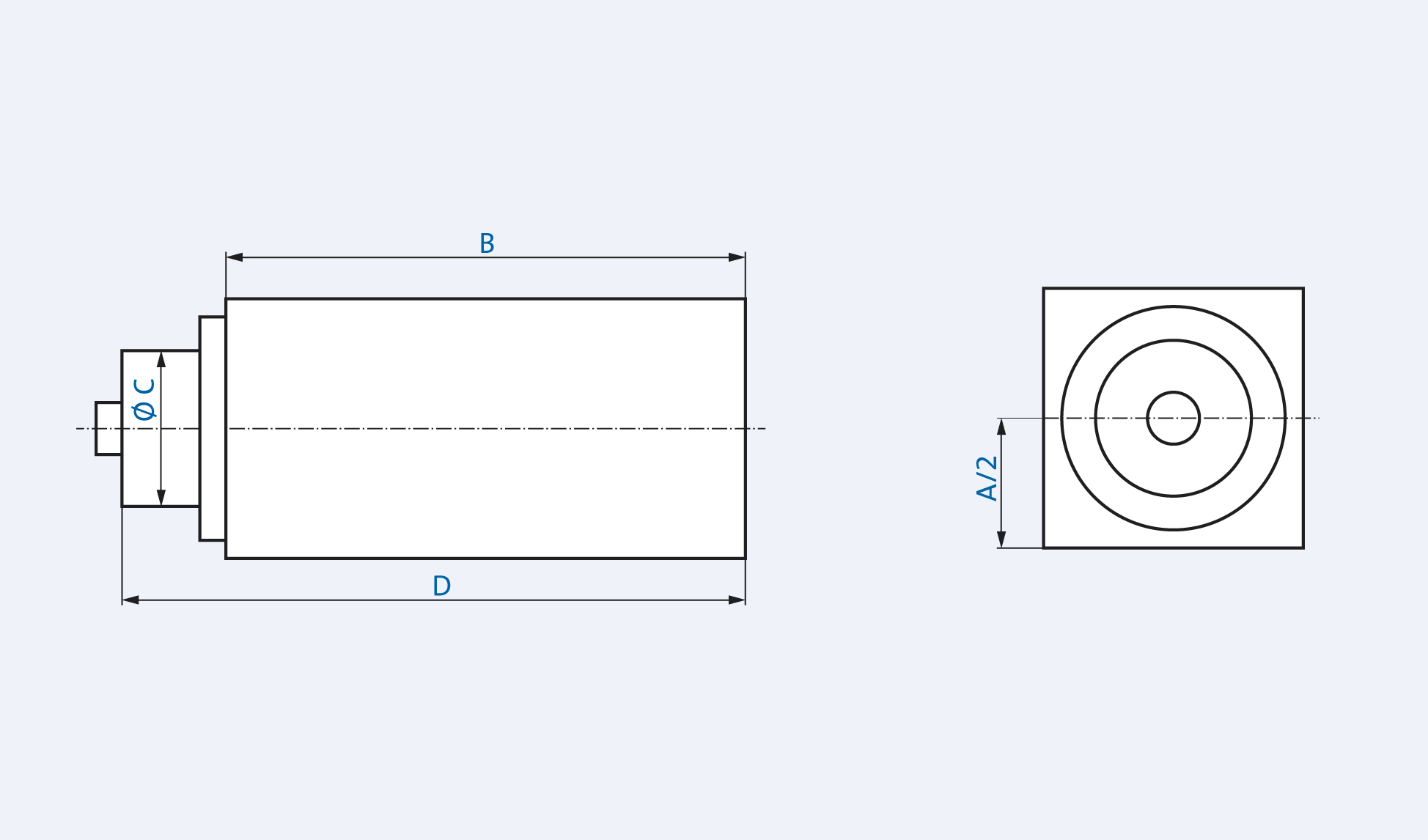

Kennzeichen: BL

  • Gehäuse und Einbauart: Block-Gehäuse
  • Maß A/2 ist der kleinste Wert, Wellenmitte/Gehäuseaußenfläche (muss nicht zwangsläufig eine Aufspannfläche sein)
Spindeln_Bauform BL

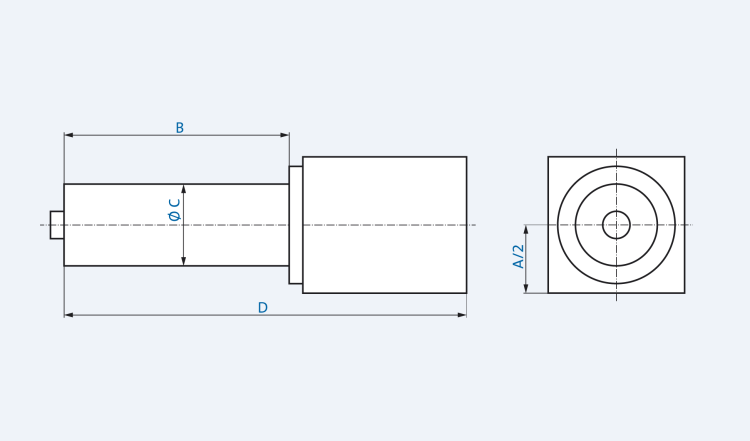

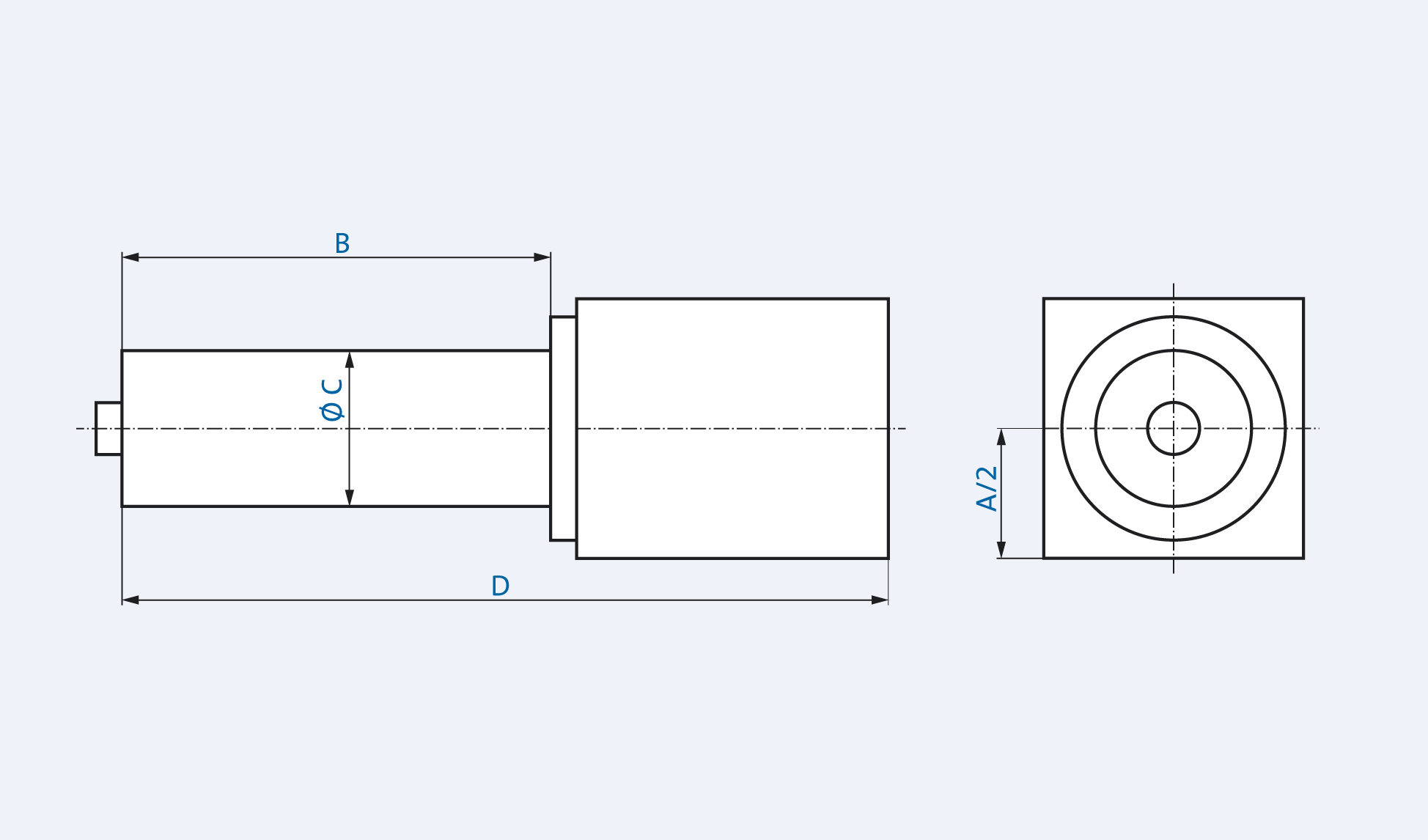

Kennzeichen: BL-L

  • Gehäuse und Einbauart: Block-Gehäuse mit langer Spindelhülse
  • Wie Bauform BL, jedoch Verhältnis C/B ≥ 1:2
Spindeln_Bauform BL-L

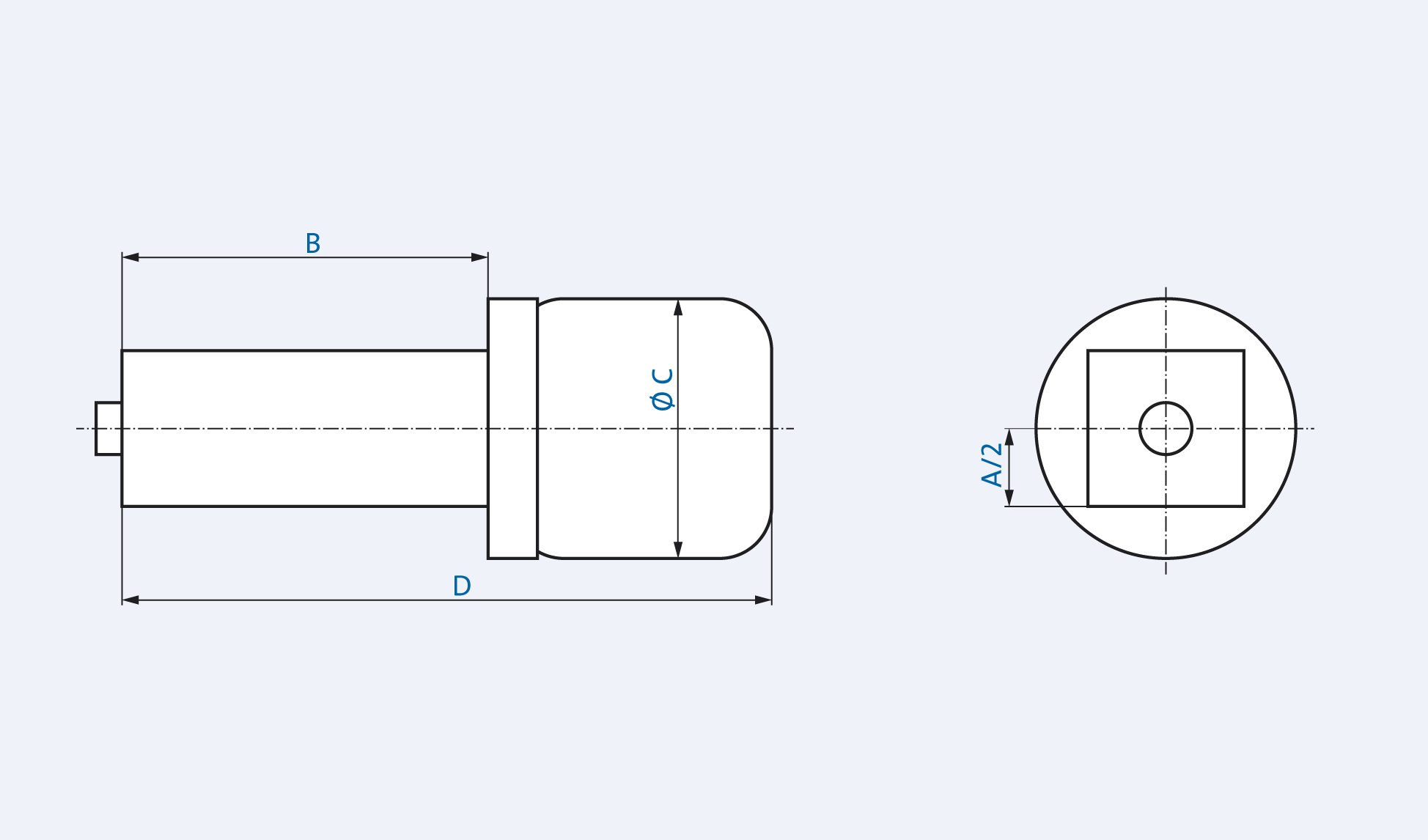

Kennzeichen: BH-M

  • Gehäuse und Einbauart: Block-Hülse mit angesetztem Motorgehäuse
  • Wie Gehäusebauform BL-L, jedoch mit luftgekühltem Anbaumotor (wie TSEV, mit/ohne Fremdlüfter)
Spindeln_Bauform BH-M

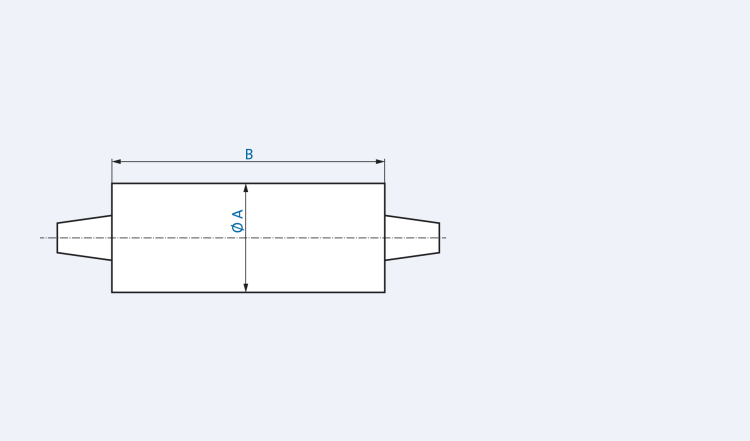

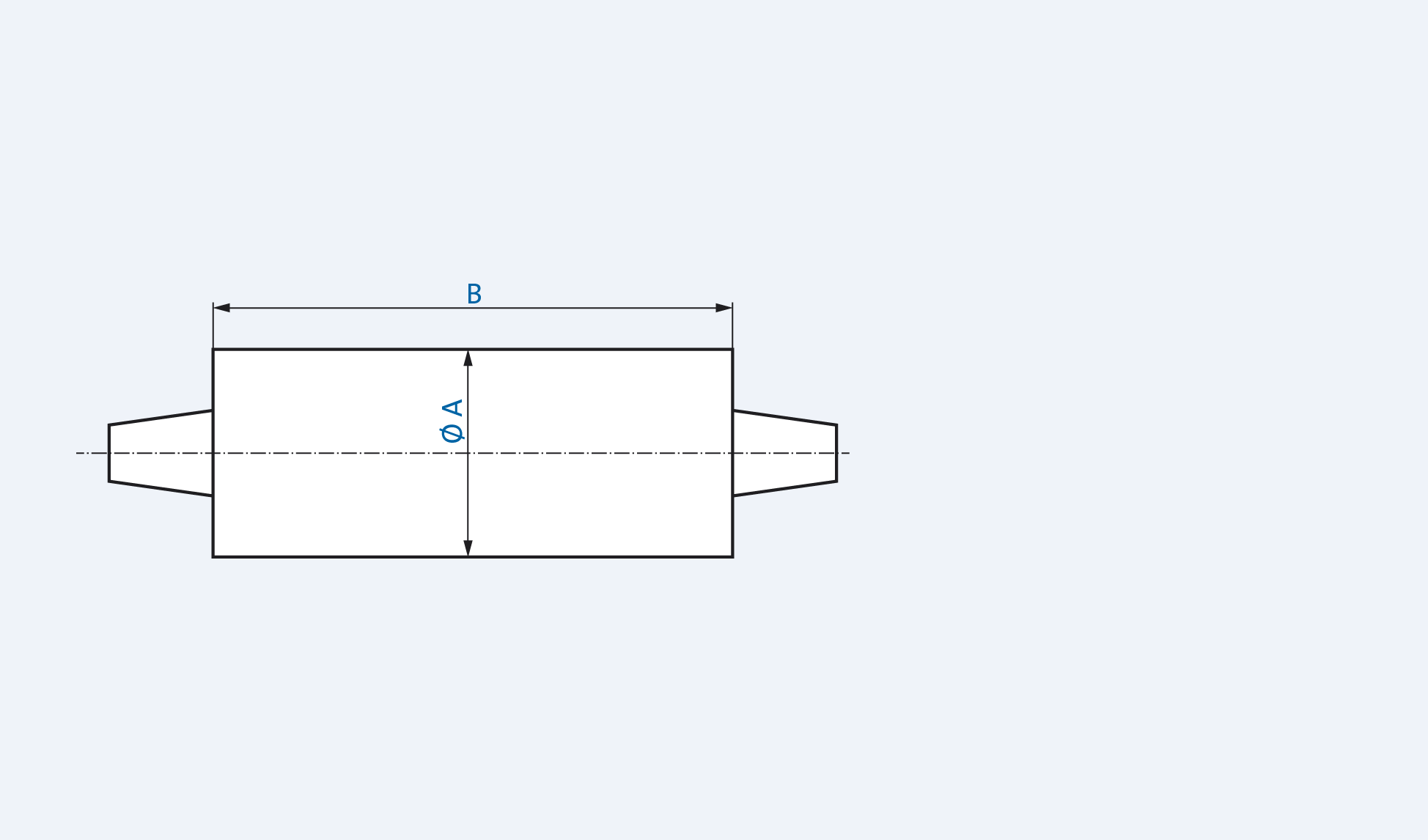

Kennzeichen: TK

  • Gehäuse und Einbauart: Spindelhülse (Riemenspindel)
  • Standard-Gehäuseform wie die Katalogspindelreihen (TSA, TSI, TSP, …)
Spindeln_Bauform TK

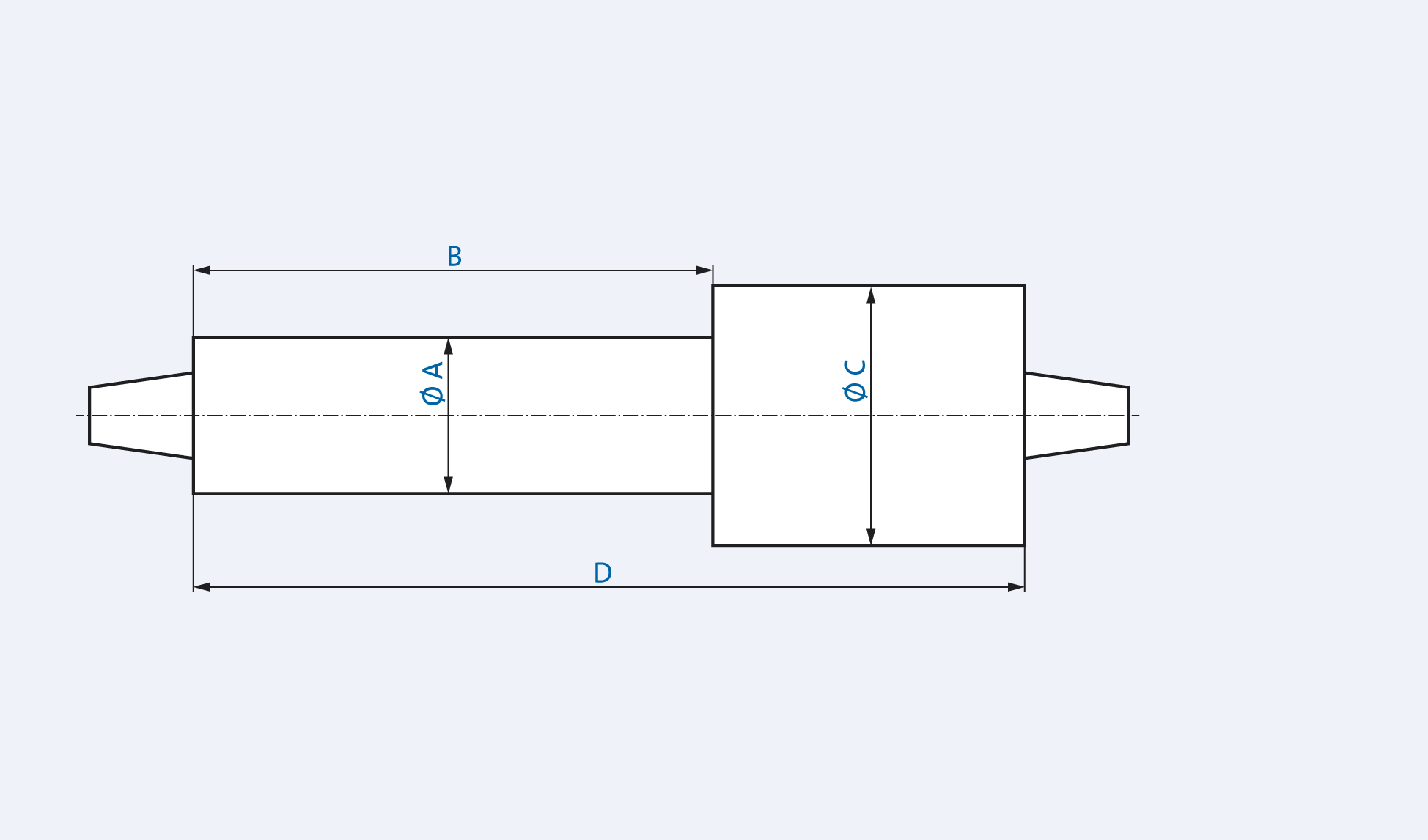

Kennzeichen: TK-L

  • Gehäuse und Einbauart: TSL-Spindelhülse
  • Standard-Gehäuseform wie die Katalogspindelreihen (TSL)
Spindeln_Bauform TK-L

Achtung: Alle Abmessungen jeweils ohne Stecker, Verschraubungen, Drehdurchführung, …
