Lagerberechnung
Die Lebensdauerberechnung ermittelt eine Lagerlösung unter Berücksichtigung von Werkstoffermüdung des Lagers unter definierten Betriebsbedingungen.
Berechnungsverfahren nach DIN ISO 76 (statische Tragzahl) und DIN ISO 281 (dynamische Tragzahl und Lebensdauer)
Lagerberechnungsprogramm GLOBUS von GMN
Mit dem Kugellager-Berechnungsprogramm GLOBUS bietet GMN die Möglichkeit, diese Berechnung rechnergestützt durchzuführen und aus dem umfangreichen Produktangebot unter Berücksichtigung der Lebensdauer verschiedene Lösungsmöglichkeiten auszuwählen.
GLOBUS zur Lagerberechnung herunterladen (ZIP). Weitere Dateien finden Sie im Downloadbereich.

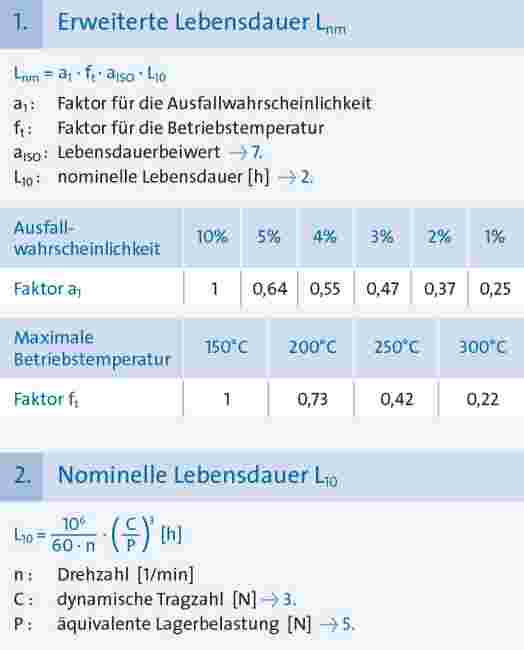

Berechnung der Lebensdauer

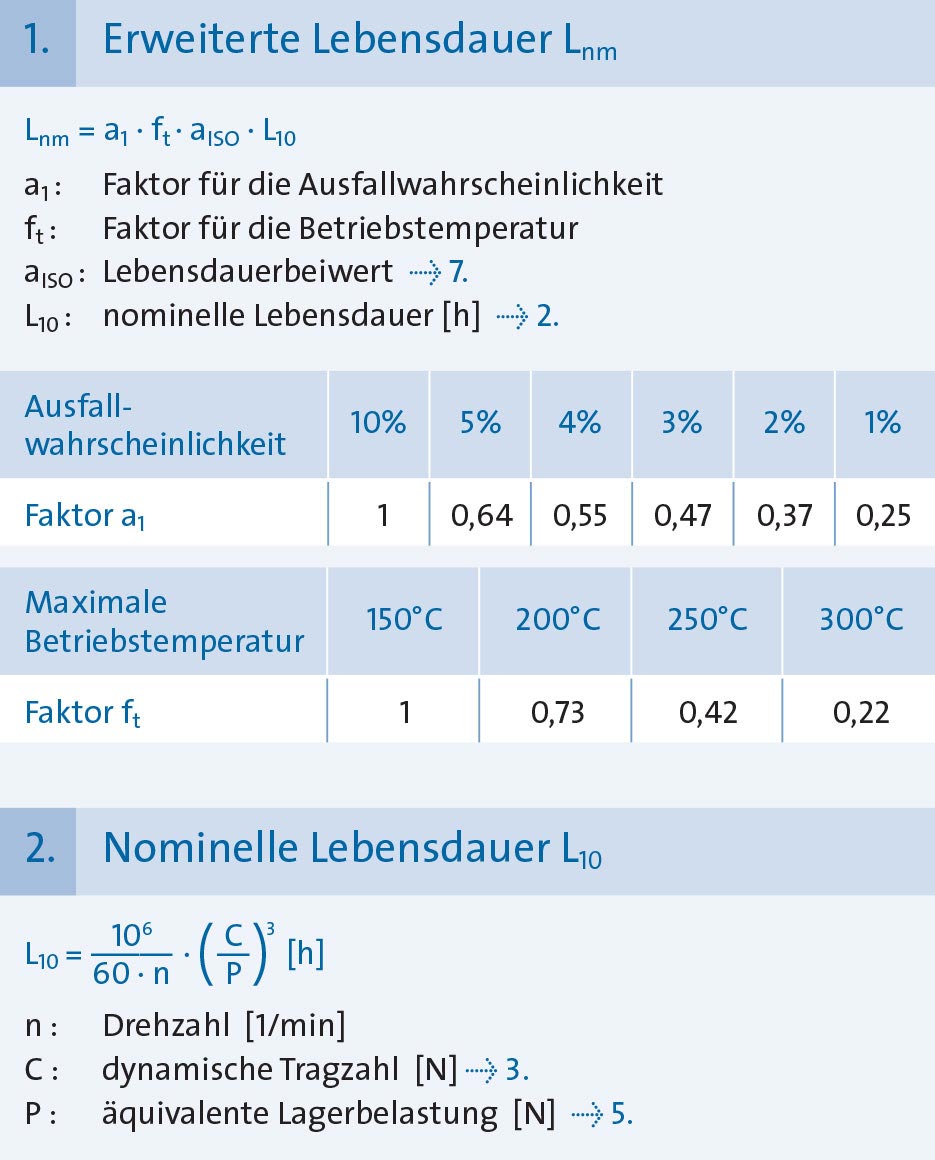

Lebensdauer

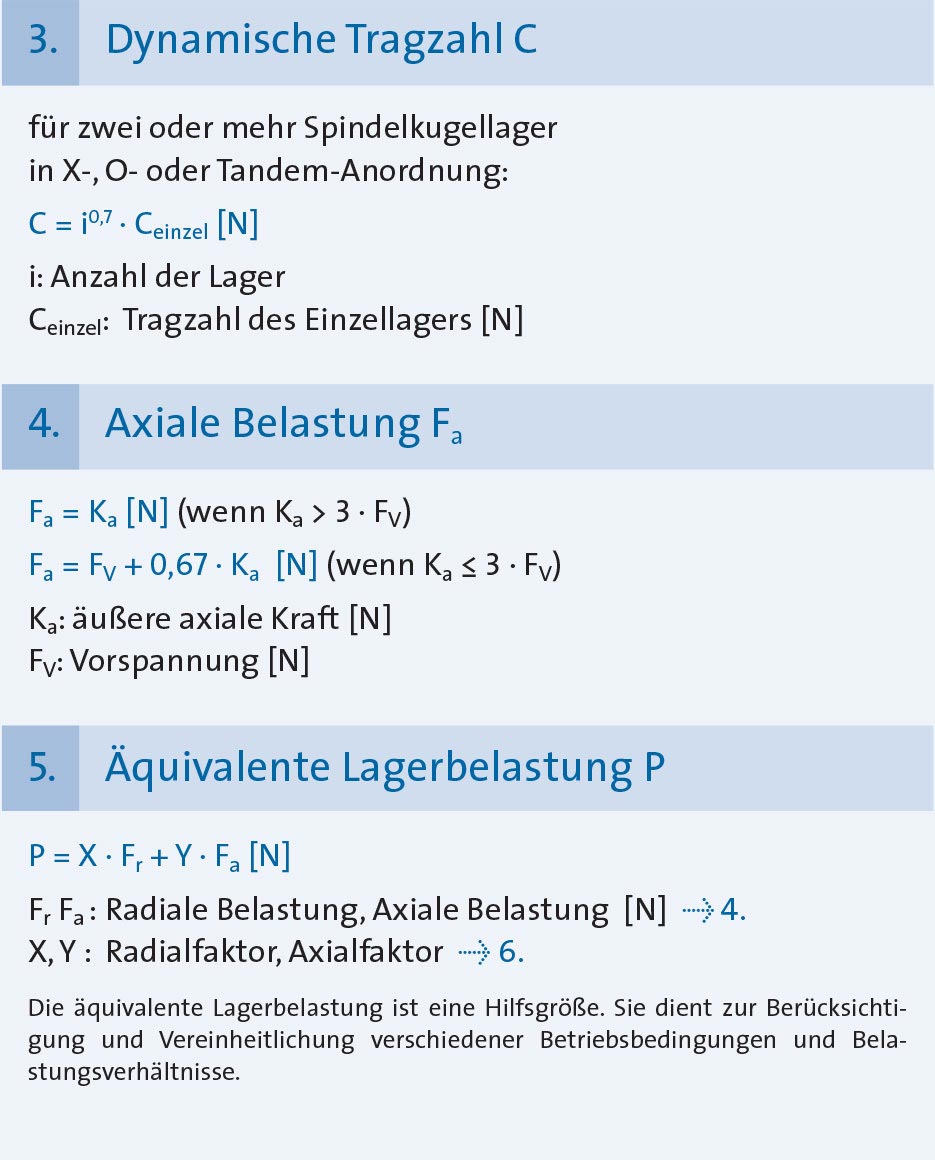

Tragzahl/Lagerbelastung

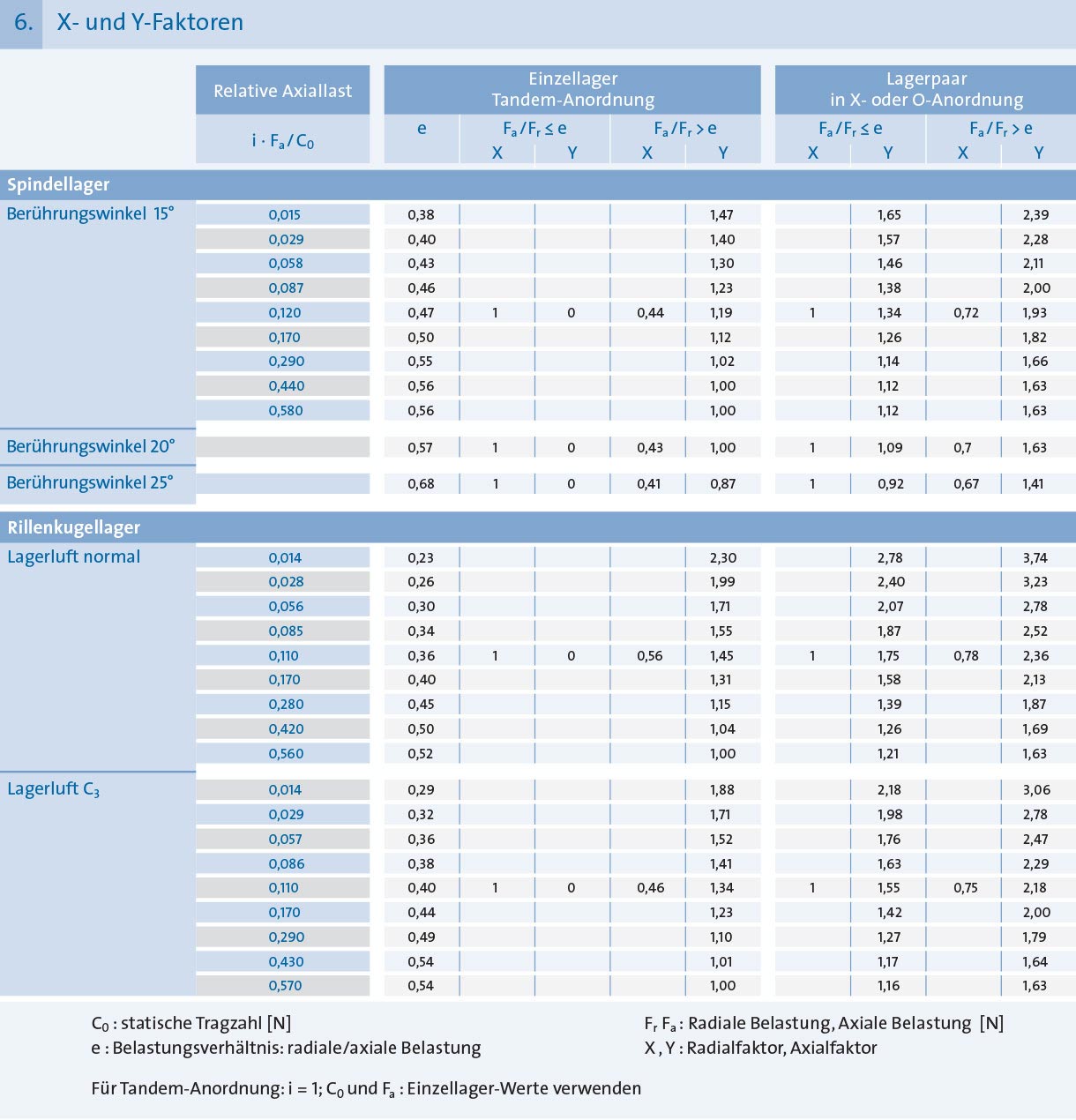

Axial-Radialfaktor

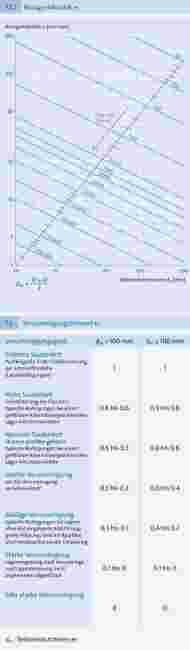

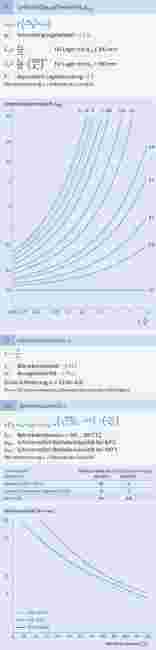

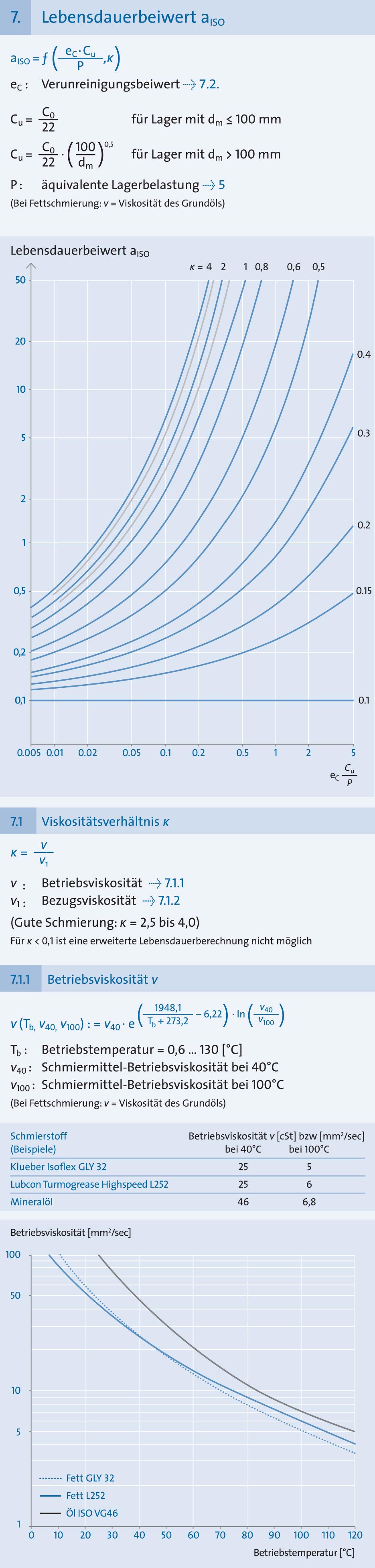

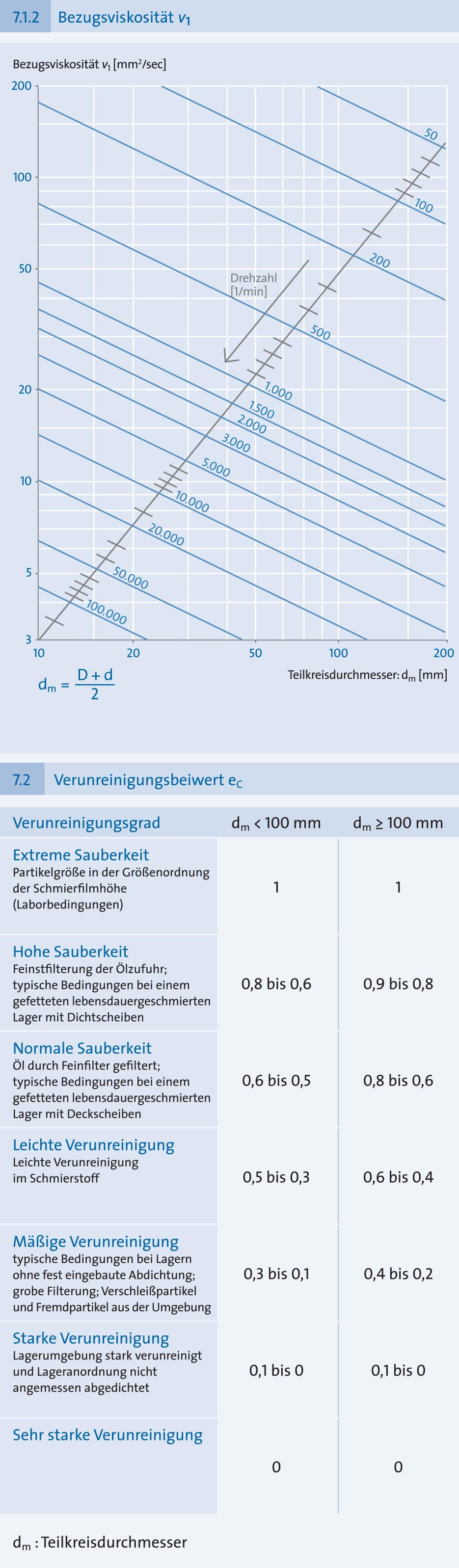

Lebensdauerbeiwert
Lagerfrequenzen
Körperschallpegel
Konstruktion und Geometrie der Einzelteile, wie auch die Bauform des gesamten Lagers entscheiden über Lagerfrequenzen. Der charakteristische Körperschallpegel eines Kugellagers setzt sich aus der Summe aller Lagerfrequenzen zusammen.
Körperschallrelevante Faktoren:
- Formgenauigkeit und Oberflächengüte von Laufbahnen und Kugeln
- Käfigausführung
- Sauberkeit und Art der Schmierung
Körperschallpegel

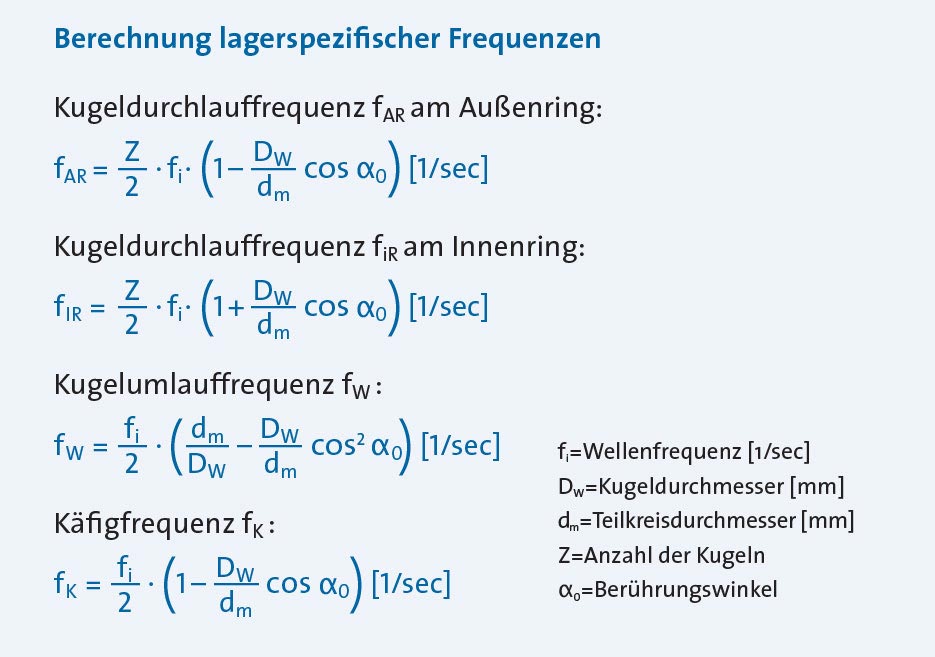

Frequenzberechnung

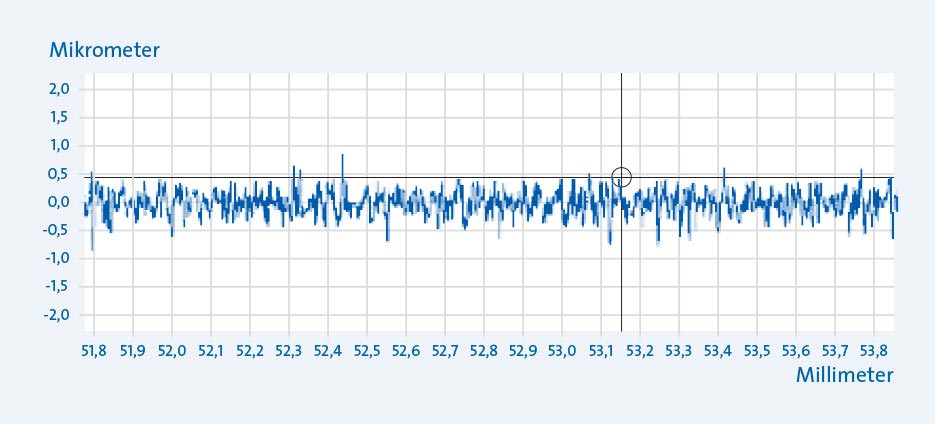

Auf der Grundlage von Körperschallprüfungen lassen sich Lagerschwingungen ermitteln, die Rückschlüsse auf Oberflächenbeschaffenheit (Welligkeiten) der Lagerringe und -kugeln zulassen.
Niedrige Körperschallpegel sind das Ergebnis hoher Laufruhe sowie geringer Reibung und weisen auf hohe Leistungsfähigkeit und Langlebigkeit des Lagers hin.
