Käfige

Käfige für Spindelkugellager

Käfigausführungen TA und TXM gewährleisten aufgrund ihrer hervorragenden Eigenschaften außergewöhnliche Ergebnisse hin- sichtlich Drehzahl, Belastbarkeit und Lebensdauer.

Käfig TA

  • Werkstoff: Hartgewebe (Phenolharz mit feinmaschigem Baumwollgewebe)
  • Zulässige Betriebstemperatur: 120°C
  • Käfigführung: am Außenring
  • Fertigung: spanend
  • Verwendung: für Bauformen S, SM, KH, Einsatz universell
  • Eigenschaften: Niedriger Reibungskoeffi zient, für Fett- und Ölschmierung
Kafig_TA_Kugellager_550x550
Kafig_TA_2_Kugellager_550x550

Käfig TXM

  • Werkstoff: Teilkristalliner Hochleistungskunststoff, PEEK (Polyetheretherketon), kohlefaserverstärkt
  • Zulässige Betriebstemperatur: 250°C
  • Käfigführung: am Außenring, kugelhaltend
  • Fertigung: gespritzt
  • Verwendung: für Bauformen S, SM, optimiert für Fettschmierung
  • Eigenschaften: niedriger Reibungskoeffi zient, reduziert/beseitigt Käfigschwingungen, Hohe mechanische-, chemische- und thermische Stabilität
Kafig_TXM_Kugellager_550x550
Kafig_TXM_3_Kugellager_550x550
Vorteile
  • Hohe Verschleißfestigkeit
  • Hervorragende Notlaufeigenschaften durch günstige Gleiteigenschaften und reduzierten Abrieb
  • Reduzierte Betriebstemperatur durch geringere Reibung und günstigere Tribologie
  • Konstante Fettschmierung durch entstehende Fettreservoirs in den vorgesehenen Käfig-Taschen
  • Hohe Lebensdauer
  • Steigerung der Wirtschaftlichkeit der Anwendung



Auf Anfrage sind weitere Käfi g-Werkstoffe, -Bauformen, -Sonderbehandlungen (z.B. TB, Messing, Torlon, Al-Bronze versilbert) erhältlich.
Kafig_Diagram_Kugellager_935

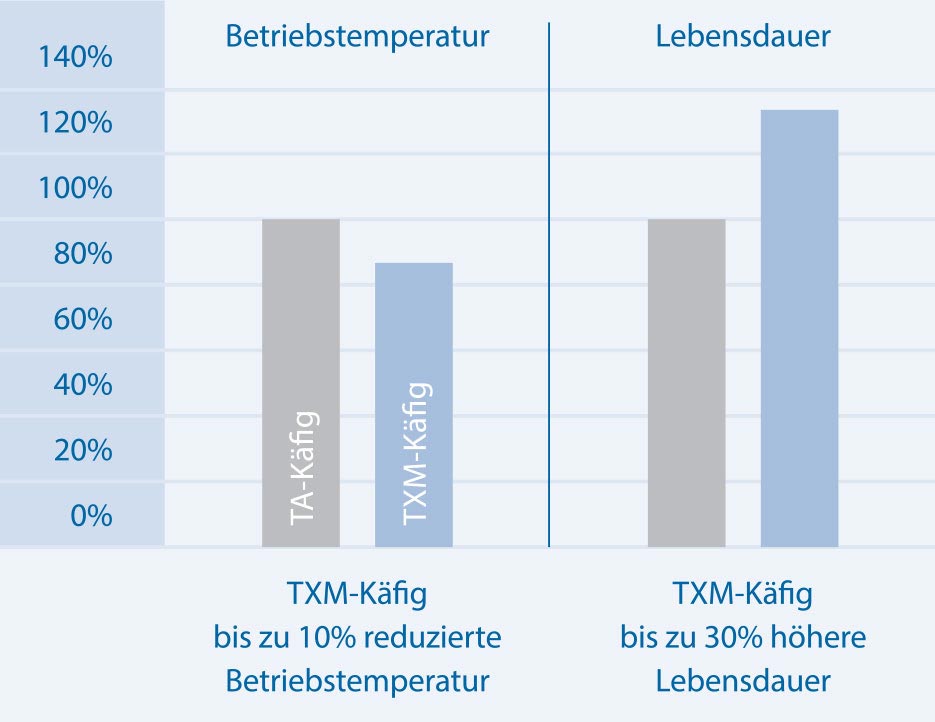

TA- und TXM-Käfig im Vergleich

Käfige für Rillenkugellager

MN Hochpräzisions-Rillenkugellager werden grundsätzlich mit einem Stahlkäfig (Käfig J) ausgestattet. Je nach Anforderung (z.B. hohe Drehzahlen) sind weitere Käfig- Ausführungen aus unterschiedlichen Werkstoffen lieferbar.

Käfig J

  • Werkstoff: Stahlblech
  • Zulässige Betriebstemperatur: 220 °C
  • Fertigung: zweiteilig, gelappt oder genietet
Kafig_J_1_Kugellager_550x550
Blindbild_2x550

Käfig T9H

  • Werkstoff: Polyamid (glasfaserverstärkt)
  • Zulässige Betriebstemperatur: 140 °C
  • Fertigung: einteilig, Kronenkäfi g
Kafig_T9H_1_Kugellager_550x550
Blindbild_2x550

Käfig TBH

  • Werkstoff: Hartgewebe
  • Zulässige Betriebstemperatur: 120 °C
  • Fertigung: einteilig, Kronenkäfi g
Kafig_TBH_1_Kugellager_550x550
Blindbild_2x550

Käfig TA, TB

  • Werkstoff: Hartgewebe
  • Zulässige Betriebstemperatur: 120°C
  • Fertigung: zweiteilig, genietet
Kafig_TA_1_Kugellager_550x550
Blindbild_2x550
