Vakuumtechnik

In enger Zusammenarbeit mit der Industrie entwickelt GMN Gesamtkonzepte für komplexe Sonderlager, speziell für Turbomolekularpumpen (TMP).

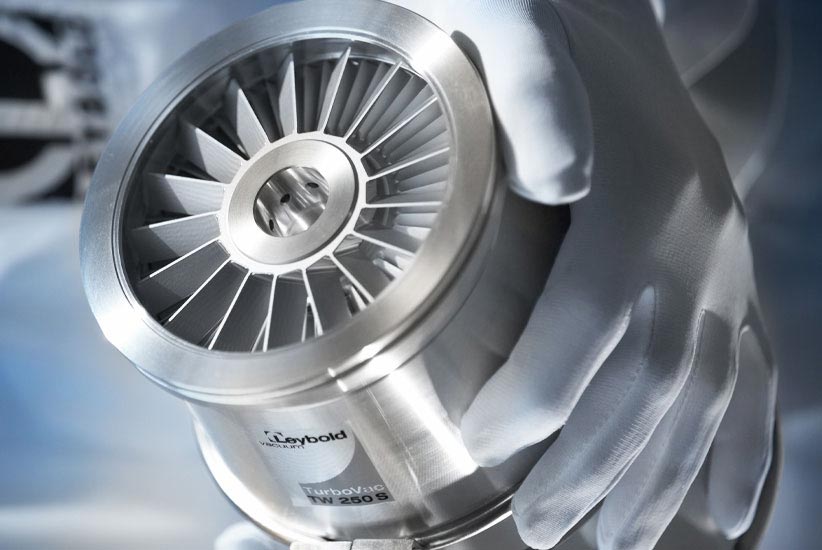

Vakuumtechnik_822x550

Lange Lebensdauer garantiert

Vakuumtechnologie ist eine wesentliche Grundlage für Forschung, Entwicklung und Fertigung innovativer Produkte von der Halbleiter- bis hin zur Solarindustrie. Je nach Anwendung unterscheidet sich die Auslegung der Vakuumpumpe hinsichtlich Enddruck, Saugvermögen oder Medienresistenz. Die Lagerung ist das Herz der Vakuumpumpe – und nur robuste Lager garantieren bei hohen Drehzahlen sowie rauen Umgebungsbedingungen im Vakuum hohe Standzeiten.



Die Herausforderung an Lager für Turbomolekularpumpen:

  • Lange Lebensdauer
  • Absolute Zuverlässigkeit
  • Hohe Drehzahlen
  • Niedrige Geräuschpegel
  • Geringe Vibration
  • Sauberkeit

Optimiertes Engineering

Für Turbomolekularpumpen entwickelt GMN kundenspezifische Hochpräzisionskugellager mit speziellen Abmessungen, Bauformen und Käfigen.



Wesentliche Performancekriterien sind:

  • Produktoptimiertes Lagerdesign
  • Einsatz gedeckelter Lager zum Schutz vor Kontamination und zur Lebensdauersteigerung
  • Kugeln aus Keramik für höhere Drehzahlen, minimale Reibung sowie optimierte Lagerdynamik
  • Ganzheitliches Tribologiekonzept (Schmiermittel, Konservierung, Oberflächenqualität, Werkstoffe)
  • Bei Fettschmierung Einsatz des GMN TXM-Käfigs für vibrationsarmen und leisen Lauf

Optimiertes Engineering

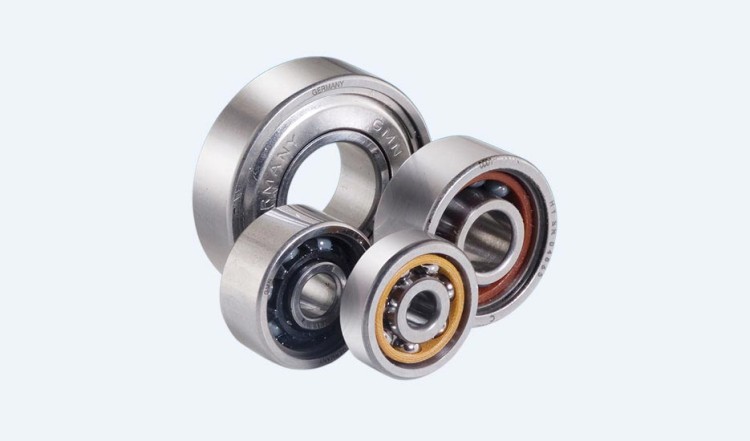

KL_SO_VA_BSP1_935x550

Spindelkugellager für TMP

  • Offen oder gedeckelt
  • Siliziumnitrid-Kugeln (Si3N4)
  • Vakuum bis 10-3mbar
  • Drehzahlkennwert bis 1,1 x 106mm/min
  • Lebensdauer > 30.000 h
  • Käfige: ölimprägnierter Hartgewebekäfig oder TXM-Käfig
  • Sonderbauform (Abmessungen, Design, Käfig)
  • Optimiertes Fettreservoir

Rillenkugellager für TMP

  • Offen oder gedeckelt
  • Siliziumnitrid-Kugeln (Si3N4)
  • Vakuum bis 10-3mbar
  • Drehzahlkennwert bis 0,8 x 106mm/min
  • Ölschmierung
  • Lebensdauer > 30.000 h
  • Sonderbauform (Abmessungen, Design, Käfig)

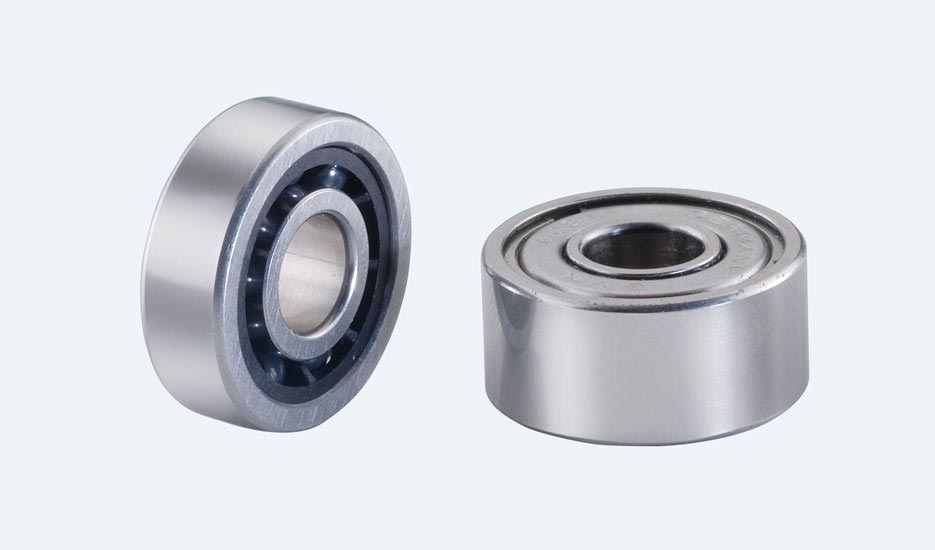

KL_SLVakuumtechnik_BSP2_935x550
