Laufringe

Laufringe für GMN Freiläufe werden aus Wälzlagerstahl hergestellt und sind gehärtet und geschliffen. Die Baureihen der Komplettfreiläufe FPD, FND, RA, FP, FN, der Kugellagerfreiläufe FK (2RS), FKN (2RS), FKNN (2RS) sowie der Einbauelemente FR und FRN verfügen über Laufringe.

Presssitzverbindung

Die geringe Wanddicke der Laufringe für Presssitzverbindungen (2–2,5 mm) ermöglicht den Einbau in kompakte Umgebungskonstruktionen. Die dünnwandigen Ringe sind so ausgelegt, dass sich die gewünschte Startspalthöhe (h0) erst nach dem Ein- bzw. Aufpressen der Ringe einstellt (Anschlussteile aus Stahl; Toleranzen s. Maßtabellen). Die Presssitzverbindung gewährleistet höchstmögliche Drehmomentübertragung.

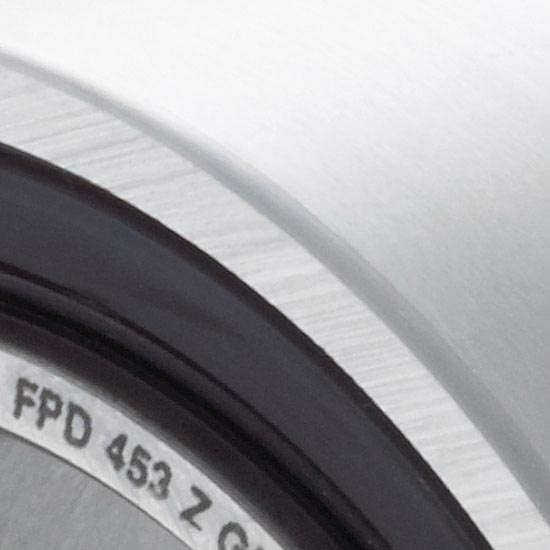

FL_KO_LR_1b_550x550
Presssitzverbindung
Blindbild_2x550

Passfederverbindung

Alle GMN Laufringe mit Passfedernut sind für einen leichten Schiebesitz ausgelegt, der die Drehmomentübertragung unterstützt. Die Passfederverbindung allein ist für die Übertragung des Nennmoments nicht ausreichend.

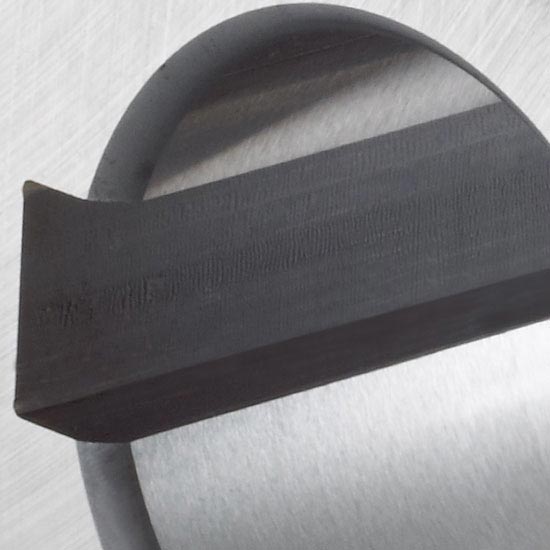

FL_KO_LR_2b_550x550
Passfedernut
Blindbild_2x550

Baureihen mit Laufringen:

  • Freilauf-Einbauelemente mit Laufringen: alle Baureihen
  • Kugellagerfreiläufe: alle Baureihen
  • Komplettfreiläufe: alle Baureihen

Eigenschaften:

  • Werkstoff: 100 Cr6 (Werkstoffnummer 1.3505)
  • Härte: HRC 60+4 (HV 700+100)
  • Oberfläche: Rz ≤ 2,5 μm (Ra ≤ 0,4)
