Kugellagerfreiläufe

GMN Kugellagerfreiläufe eignen sich für geringe und mittlere Drehmomentanforderungen. Die Baureihen FK, FKN und FKNN zeichnen sich durch ein integriertes Kugellager aus und sind optional fett-vorgeschmiert mit Dichtringen (Bauformen 2RS) erhältlich. GMN Kugellagerfreiläufe ohne Dichtungen eignen sich sowohl für Öl- als auch für Fettschmierung. Alle GMN Kugellagerfreiläufe sind als Schaltfreilauf, Rücklaufsperre oder als Überholkupplung einsetzbar.

FL_M30a_KUFL_822x550

Kugellagerfreilauf FK (2RS)

Bei Freiläufen der Baureihe FK (2RS) handelt es sich um Kugellagerfreiläufe mit Presssitzverbindung. Wahlweise sind sie beidseitig abgedichtet (FK 2RS) oder ohne Abdichtung (FK) erhältlich.



Kennwerte:
  • Abmessungen: Maße nach Lagerreihe 62 (DIN 625)
  • Breite: 12 / 14 / 15 / 16 / 17 / 18 mm
  • Betriebstemperatur: max. 140 °C (höhere Temperaturen auf Anfrage)
  • Betriebstemperatur 2RS mit Dichtscheiben: max. 110 °C
  • Schmierung Baureihe FK: Öl- oder Fettschmierung, korrosionsgeschützt geliefert
  • Schmierung Baureihe 2RS mit Dichtscheiben: betriebsbereite Lebensdauer-Fettschmierung
fk-6206-2-rs_2
FL_Detail_KLFL_2

Komponenten

  • Freilauf Einbauelement

FE 400 Z2

  • Laufringe

Wälzlagerstahl, gehärtet und geschliffen

  • Innenring

Presssitz

  • Außenring

Presssitz

  • Kugellager

integriert

  • Rollenlager

  • Schmierung

Öl- oder Fettschmierung / Fett-Lebensdauerschmierung*

  • Dichtung

RS-Dichtscheiben*

* Baureihe FK 2RS (mit RS-Dichtscheiben)

17 - 20 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
dynamische Tragzahl
Cdyn.
[N]
statische Tragzahl
Cstat.
[N]
Kantenradius
r
mm
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FK 6203
17
40
12
53
10800
6245
3441
1
0.0746
301065
FK 6203 RS
17
40
12
53
3700
6245
3441
1
0.0754
301079
FK 6204
20
47
14
60
7500
6869
4268
1,5
0.123
301068
FK 6204-2RS
20
47
14
60
3200
6869
4268
1,5
0.124
301087
FK 6304-2RS
20
52
15
104
2800
7448
5146
1,5
0.169
301098

25 - 30 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
dynamische Tragzahl
Cdyn.
[N]
statische Tragzahl
Cstat.
[N]
Kantenradius
r
mm
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FK 6205
25
52
15
104
5400
7448
5146
1,5
0.145
301070
FK 6205-2RS
25
52
15
104
2800
7448
5146
1,5
0.15
301092
FK 6206
30
62
16
148
5100
7859
6066
1,5
0.23
301074
FK 6206-2RS
30
62
16
148
2400
7859
6066
1,5
0.231
301103

35 - 40 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
dynamische Tragzahl
Cdyn.
[N]
statische Tragzahl
Cstat.
[N]
Kantenradius
r
mm
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FK 6207
35
72
17
265
3700
8902
7819
1,5
0.333
301077
FK 6207-2RS
35
72
17
265
1900
8902
7819
1,5
0.341
301108
FK 6208
40
80
18
267
3700
8849
7752
1,5
0.45
301078
FK 6208-2RS
40
80
18
267
1900
8849
7752
1,5
0.4483
301110

Kugellagerfreilauf FKN (2RS)

Bei Freiläufen der Baureihe FKN (2RS) handelt es sich um Kugellagerfreiläufe mit Passfedernut am Innenring und Presssitzverbindung am Außenring. Wahlweise sind sie beidseitig abgedichtet (FKN 2RS) oder ohne Abdichtung (FKN) erhältlich.



Kennwerte:
  • Abmessung: Maße nach Lagerreihe 62 (DIN 625)
  • Breite: 12 / 14 / 15 / 16 / 17 / 18 mm
  • Betriebstemperatur: max. 140 °C (höhere Temperaturen auf Anfrage)
  • Betriebstemperatur 2RS mit Dichtscheiben: max. 110 °C
  • Schmierung: Öl- oder Fettschmierung, korrosionsgeschützt geliefert
  • Schmierung 2RS mit Dichtscheiben: betriebsbereite Lebensdauer-Fettschmierung
fkn-6206-2rs_3
FL_Detail_KLFL_2

Komponenten

  • Freilauf Einbauelement*

FE 400 Z2

  • Laufringe

Wälzlagerstahl, gehärtet und geschliffen

  • Innenring

Passfedernut nach DIN 6885, Bl. 3 (Baugrößen 6203 – 6206)
Passfedernut nach DIN 6885, Bl. 1 (Baugrößen 6207 – 6208)
Toleranz: P9 mit Rückenspiel

  • Außenring

Presssitz

  • Kugellager

integriert

  • Rollenlager

  • Schmierung

Öl- oder Fettschmierung / Fett-Lebensdauerschmierung*

  • Dichtung

RS-Dichtscheiben*

* Baureihe FKN 2RS (mit RS-Dichtscheiben)

17 - 25 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Kantenradius
r
mm
Nutbreite
b
mm
Nuttiefe
t
mm
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
dynamische Tragzahl
Cdyn.
[N]
statische Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FKN 6203
17
40
12
1
5
1,2
53
10800
6245
3441
0.0732
301112
FKN 6203 RS
17
40
12
1
5
1,2
53
3700
6245
3441
0.0747
301114
FKN 6204
20
47
14
1,5
6
1,6
60
7500
6869
4268
0.1186
301120
FKN 6204-2RS
20
47
14
1,5
6
1,6
60
3200
6869
4268
0.1192
301125
FKN 6205-2RS
25
52
15
1,5
8
2
104
2800
7448
5146
0.148
301130
FKN 6205
25
52
15
1,5
8
2
104
5400
7448
5146
0.143
301131

30 - 40 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Kantenradius
r
mm
Nutbreite
b
mm
Nuttiefe
t
mm
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
dynamische Tragzahl
Cdyn.
[N]
statische Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FKN 6206-2RS
30
62
16
1,5
8
2
148
2400
7859
6066
0.2295
301143
FKN 6206
30
62
16
1,5
8
2
148
5100
7859
6066
0.2287
301145
FKN 6207
35
72
17
1,5
10
3,3
265
3700
8902
7819
0.328
301156
FKN 6207-2RS
35
72
17
1,5
10
3,3
265
1900
8902
7819
0.336
301158
FKN 6208
40
80
18
1,5
12
3,3
267
3700
8849
7752
0.45
301161
FKN 6208-2RS
40
80
18
1,5
12
3,3
267
1900
8849
7752
0.45
301163

Kugellagerfreilauf FKNN (2RS)

Bei Freiläufen der Baureihe FKNN (2RS) handelt es sich um Kugellagerfreiläufe mit Passfedernut am Innenring und Rechtecknut am Außenring. Wahlweise sind sie beidseitig abgedichtet (FKN 2RS) oder ohne Abdichtung (FKN) erhältlich.



Kennwerte:
  • Abmessungen: Maße nach Lagerreihe 62 (DIN 625)
  • Breite: 12 / 14 / 15 / 16 / 18 mm
  • Betriebstemperatur: max. 140 °C (höhere Temperaturen auf Anfrage)
  • Betriebstemperatur 2RS mit Dichtscheiben: max. 110 °C
  • Schmierung: Öl- oder Fettschmierung, korrosionsgeschützt geliefert
  • Schmierung 2 RS mit Dichtscheiben: betriebsbereite Lebensdauer-Fettschmierung
fknn-6206-2rs_2
FL_Detail_KLFL_2

Komponenten

  • Freilauf Einbauelement*

FE 400 Z2

  • Laufringe

Wälzlagerstahl, gehärtet und geschliffen

  • Innenring

Passfedernut nach DIN 6885, Bl. 3 (Baugrößen 6203 – 6206)
Passfedernut nach DIN 6885, Bl. 1 (Baugrößen 6207 – 6208)
Toleranz: P9 mit Rückenspiel

  • Außenring

Rechtecknut

  • Kugellager

integriert

  • Rollenlager

  • Schmierung

Öl- oder Fettschmierung / Fett-Lebensdauerschmierung*

  • Dichtung

RS-Dichtscheiben*

* Baureihe FKNN 2RS (mit RS-Dichtscheiben)

17 - 20 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Kantenradius
r
mm
Nutbreite
b
mm
Nuttiefe
t
mm
Breite Rechtecknut
bAR
mm
Tiefe Rechtecknut
tAR
mm
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
dynamische Tragzahl
Cdyn.
[N]
statische Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FKNN 6203
17
40
12
1
5
1,2
Nut AR b=2
Nut AR t=1
53
10800
6245
3441
0.0746
305989
FKNN 6203 RS
17
40
12
1
5
1,2
Nut AR b=2
Nut AR t=1
53
3700
6245
3441
0.0754
305990
FKNN 6204
20
47
14
1,5
6
1,6
Nut AR b=3
Nut AR t=1,5
60
7500
6869
4268
0.1186
305992
FKNN 6204-2RS
20
47
14
1,5
6
1,6
Nut AR b=3
Nut AR t=1,5
60
3200
6869
4268
0.122
305993
FKNN 6304-2RS
20
52
15
1,5
6
1,6
Nut AR b=6 mm
Nut AR t=2 mm
104
2800
7448
5146
0.1523
306137

25 - 40 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Kantenradius
r
mm
Nutbreite
b
mm
Nuttiefe
t
mm
Breite Rechtecknut
bAR
mm
Tiefe Rechtecknut
tAR
mm
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
dynamische Tragzahl
Cdyn.
[N]
statische Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FKNN 6205
25
52
15
1,5
8
2
Nut AR b=6
Nut AR t=2
104
5400
7448
5146
0.147
305995
FKNN 6205-2RS
25
52
15
1,5
8
2
Nut AR b=6
Nut AR t=2
104
2800
7448
5146
0.1523
305996
FKNN 6206
30
62
16
1,5
8
2
Nut AR b=6
Nut AR t=2
148
5100
7859
6066
0.2287
305998
FKNN 6206-2RS
30
62
16
1,5
8
2
Nut AR b=6
Nut AR t=2
148
2400
7859
6066
0.2348
305999
FKNN 6208
40
80
18
1,5
12
3,3
Nut AR b=10
Nut AR t=3
267
3700
8849
7752
0.45
306004
FKNN 6208-2RS
40
80
18
1,5
12
3,3
Nut AR b=10
Nut AR t=3
267
1900
8849
7752
0.45
306005

Spezifische Montagehinweise für Kugellagerfreiläufe

Montagehinweise für die Baureihen FK (2RS), FKN (2RS), FKNN (2RS)

  • Einbautoleranzen

Welle n6; Nabe N7



  • Anschlussteile

Härten und Schleifen der Anschlussteile sind nicht erforderlich. Die Anschlussteile im Bereich des Freilaufsitzes sowie die Freilaufringe vor dem Einpressen gründlich reinigen (fettfrei).



  • Lagerung

Der Freilauf ist gelagert. Eine zusätzliche Lagerung der Anschlussteile ist nicht erforderlich.



  • Einpressdruck

Der Einpressdruck darf nicht über die Kugeln erfolgen.



  • Klemmrichtung

Der Markierungspfeil am Innenring kennzeichnet die Klemmrichtung des Innenrings.



  • Dichtscheiben bei Ausführung 2RS

Die verwendeten RS-Dichtscheiben dichten Fett und Staub zuverlässig ab, eignen sich jedoch nicht gegen anstehende Flüssigkeiten.
Die Bauform FKNN 6203-RS verfügt lediglich einseitig über eine RS-Dichtscheibe (RS-Dichtscheibe an der Freilaufseite).

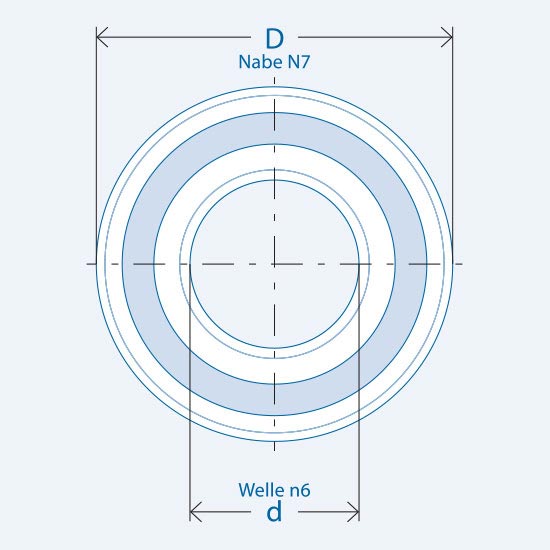

FL_Montage_KUFL_FK_1_550x550
Baureihe FK

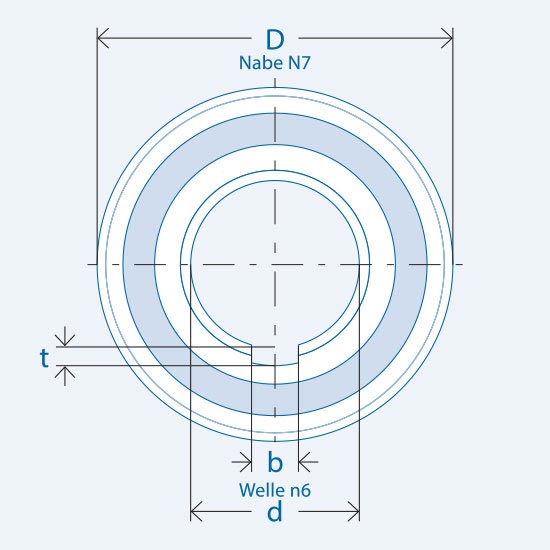

FL_Montage_KUFL_FKN_1_550x550
Baureihe FKN

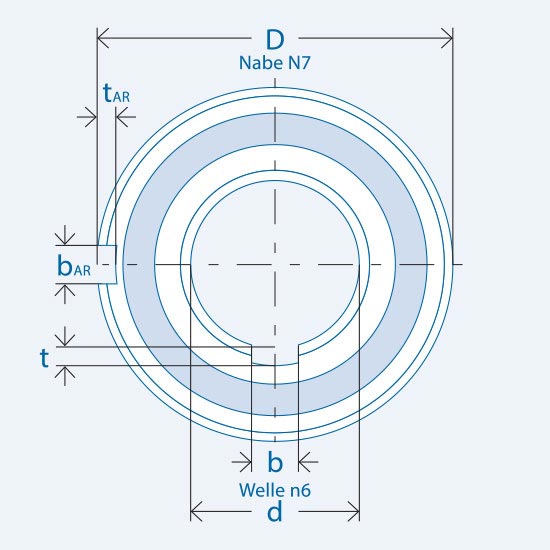

FL_Montage_KUFL_FKNN_1_550x550
Baureihe FKNN
