Komplettfreiläufe

GMN Komplettfreiläufe eignen sich insbesondere für hohe Drehmomentanforderungen. Die Baureihen FPD, FND, RA, FP, FN zeichnen sich durch ein integriertes Kugellager sowie ein zusätzliches Rollenlager (Fest- und Loslager) aus und sind optional auch vorgeschmiert mit Dichtringen erhältlich. Alle GMN Komplettfreiläufe sind als Schaltfreilauf, Rücklaufsperre oder als Überholkupplung einsetzbar.

FL_M30a_Komplettfreiläufe_822x550

Komplettfreilauf FPD

Die Freiläufe der Baureihe FPD sind beidseitig abgedichtete Komplettfreiläufe und verfügen über eine Presssitzverbindung.



Kennwerte:
  • Breite: 34 mm
  • Betriebstemperatur: max. 100 °C
  • Schmierung: betriebsbereite Lebensdauer-Ölschmierung

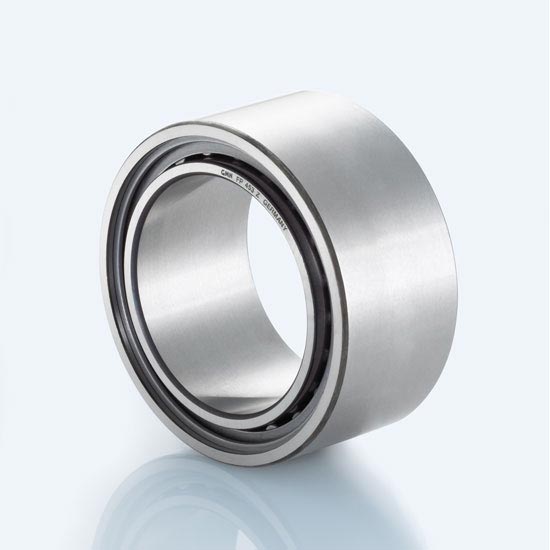

fp-453z-geschl_2

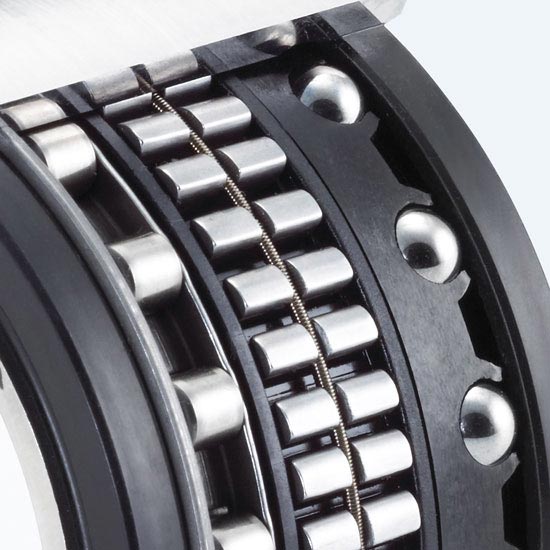

FL_Detail_KOFL_3

Komponenten

  • Freilauf Einbauelement*

FE 400 M (Mäanderfeder) / FE 400 Z (Zugfeder)

  • Laufringe

Wälzlagerstahl, gehärtet und geschliffen

  • Innenring

Presssitz

  • Außenring

Presssitz

  • Kugellager

integriert

  • Rollenlager

RL 400

  • Schmierung

Lebensdauer-Ölschmierung

  • Dichtung

GMN Runddichtung

* Wahlweise mit Freilauf-Einbauelement FE 400 M (Mäanderfeder) oder FE 400 Z (Zugfeder) erhältlich.

15 - 20 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Tragzahl
Cdyn.
[N]
Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FPD 427 M
15
31
34
94
2000
7679
6397
0.09
306516
FPD 427 Z
15
31
34
84
2000
7679
6397
0.09
306517
FPD 432 M
20
36
34
133
1800
8104
7241
0.12
306518
FPD 432 Z
20
36
34
121
1800
8104
7241
0.12
306519

25 - 30 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Tragzahl
Cdyn.
[N]
Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FPD 437 M
25
41
34
176
1700
9201
8142
0.15
306520
FPD 437 Z
25
41
34
160
1700
9201
8142
0.15
306521
FPD 442 M
30
46
34
223
1500
10247
10708
0.19
300696
FPD 442 Z
30
46
34
208
1500
10247
10708
0.19
300697

35 - 40 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Tragzahl
Cdyn.
[N]
Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FPD 448 M
35
53
34
286
1300
11642
13440
0.23
306524
FPD 448 Z
35
53
34
262
1300
11642
13440
0.23
306525
FPD 453 Z
40
58
34
314
1200
11417
13577
0.2648
300700
FPD 453 M
40
58
34
343
1200
11417
13577
0.2648
300702

50 - 60 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Tragzahl
Cdyn.
[N]
Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FPD 463 M
50
68
34
461
1100
13070
17063
0.34
306534
FPD 463 Z
50
68
34
428
1100
13070
17063
0.34
306535
FPD 473 M
60
78
34
588
1000
14128
19896
0.41
306536
FPD 473 Z
60
78
34
543
1000
14128
19896
0.41
306537

Komplettfreilauf FND

Die Freiläufe der Baureihe FND sind beidseitig abgedichtete Komplettfreiläufe mit Nut am Innenring und Presssitz am Außenring.



Kennwerte:
  • Breite: 34 mm
  • Betriebstemperatur: max. 100 °C
  • Schmierung: betriebsbereite Lebensdauer-Ölschmierung

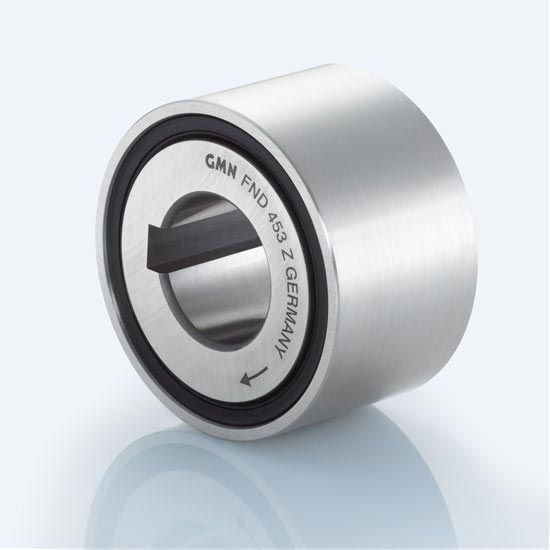

fnd-435z-geschl_2
FL_Detail_KOFL_3

Komponenten

  • Freilauf Einbauelement*

FE 400 M (Mäanderfeder) / FE 400 Z (Zugfeder)

  • Laufringe

Wälzlagerstahl, gehärtet und geschliffen

  • Innenring

Passfedernut nach DIN 6885, Bl. 1, Toleranz: P9 mit Rückenspiel

  • Außenring

Presssitz

  • Kugellager

integriert

  • Rollenlager

RL 400

  • Schmierung

Lebensdauer-Ölschmierung

  • Dichtung

GMN Runddichtung

* Wahlweise mit Freilauf-Einbauelement FE 400 M (Mäanderfeder) oder FE 400 Z (Zugfeder) erhältlich.

15 - 25 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
dynamische Tragzahl
Cdyn.
[N]
statische Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Nutbreite
b
[mm]
Nuttiefe
t
[mm]
Artikelnummer
Datenblätter
FND 437 M
15
41
34
176
1700
8962
8661
0.235
5
2,3
300737
FND 437 Z
15
41
34
161
1700
8962
8661
0.235
5
2,3
300738
FNDS 437 Z
16
41
34
161
1700
8962
8661
0.235
5
2,3
300739
FND 442 M
20
46
34
223
1500
10247
10708
0.276
6
2,8
300743
FND 442 Z
20
46
34
208
1500
10247
10708
0.276
6
2,8
300744
FNDS 442 M
22
46
34
223
1500
10247
10708
0.276
6
2,8
300746
FND 453 M
25
58
34
343
1200
11417
13577
0.461
8
3,3
300751
FND 453 Z
25
58
34
314
1200
11417
13577
0.458
8
3,3
300752

30 - 35 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
dynamische Tragzahl
Cdyn.
[N]
statische Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Nutbreite
b
[mm]
Nuttiefe
t
[mm]
Artikelnummer
Datenblätter
FND 459 M
30
64
34
411
1100
12691
16320
0.546
8
3,3
300758
FND 459 Z
30
64
34
381
1100
12691
16320
0.546
8
3,3
300760
FND 463 M
35
68
34
462
1100
13070
17063
0.6
10
3,3
306528
FND 463 Z
35
68
34
428
1100
13070
17063
0.6
10
3,3
306529

40 - 45 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
dynamische Tragzahl
Cdyn.
[N]
statische Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Nutbreite
b
[mm]
Nuttiefe
t
[mm]
Artikelnummer
Datenblätter
FND 470 M
40
75
34
550
1000
14050
19840
0.692
12
3,3
300765
FND 470 Z
40
75
34
509
1000
14050
19840
0.692
12
3,3
300766
FND 473 M
45
78
34
588
1000
14128
19896
0.73
14
3,8
306532
FND 473 Z
45
78
34
543
1000
14128
19896
0.73
14
3,8
306533

Komplettfreilauf FP

Die Freiläufe der Baureihe FP sind nicht abgedichtet und verfügen über eine Presssitzverbindung.



Kennwerte:
  • Breite: 27 mm
  • Betriebstemperatur: max. 140 °C (höhere Temperaturen auf Anfrage)
  • Schmierung: Öl- oder Fettschmierung, korrosionsgeschützt geliefert, betriebsbereite Fettfüllung auf Anfrage
fp-453z-geschl_2

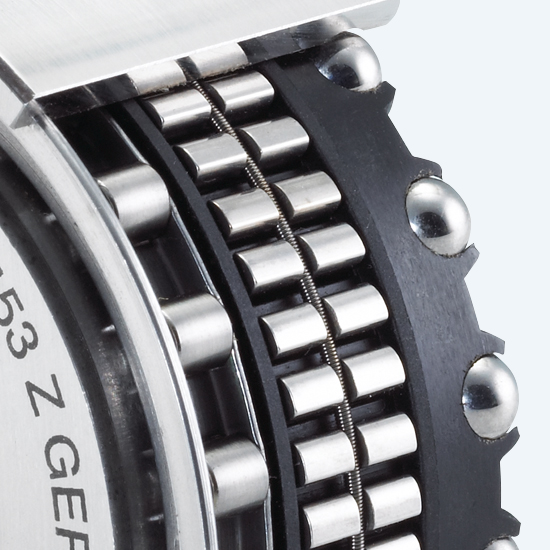

FP_Detail_fn453z[1]

Komponenten

  • Freilauf Einbauelement*

FE 400 M (Mäanderfeder) / FE 400 Z (Zugfeder)

  • Laufringe

Wälzlagerstahl, gehärtet und geschliffen

  • Innenring

Presssitz

  • Außenring

Presssitz

  • Kugellager

integriert

  • Rollenlager

RL 400

  • Schmierung

  • Dichtung

* Wahlweise mit Freilauf-Einbauelement FE 400 M (Mäanderfeder) oder FE 400 Z (Zugfeder) erhältlich.

10 - 20 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Tragzahl
Cdyn.
[N]
Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FP 422 M
10
26
27
60
10100
6013
4380
0.0665
300655
FP 422 Z
10
26
27
53
10100
6013
4380
0.0665
300656
FP 427 M
15
31
27
94
7400
7679
6397
0.085
300663
FP 427 Z
15
31
27
84
7400
7679
6397
0.085
300664
FP 432 M
20
36
27
133
5900
8104
7241
0.102
300669
FP 432 Z
20
36
27
121
5900
8104
7241
0.102
300670

25 - 30 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Tragzahl
Cdyn.
[N]
Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FP 437 M
25
41
27
176
4800
9201
8142
0.123
300673
FP 437 Z
25
41
27
160
4800
9201
8142
0.123
300674
FP 442 M
30
46
27
223
4200
10247
10708
0.142
300679
FP 442 Z
30
46
27
208
4200
10247
10708
0.142
300680

35 - 40 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Tragzahl
Cdyn.
[N]
Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FP 448 M
35
53
27
286
4300
11642
13440
0.19
306522
FP 448 Z
35
53
27
262
4300
11642
13440
0.19
306523
FP 453 M
40
58
27
343
3400
11417
13577
0.21
300683
FP 453 Z
40
58
27
314
3400
11417
13577
0.2044
300684

50 - 60 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
Tragzahl
Cdyn.
[N]
Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
FP 463 M
50
68
27
461
2900
13070
17063
0.254
300685
FP 463 Z
50
68
27
428
2900
13070
17063
0.254
300687
FP 473 M
60
78
27
588
2500
14128
19896
0.294
300691
FP 473 Z
60
78
27
543
2500
14128
19896
0.294
300693

Komplettfreilauf FN

Die Freiläufe der Baureihe FN sind nicht abgedichtet und verfügen über eine Nut am Innenring und eine Presssitzverbindung am Außenring.



Kennwerte:
  • Breite: 27 mm
  • Betriebstemperatur: max. 140 °C (höhere Temperaturen auf Anfrage)
  • Schmierung: Öl- oder Fettschmierung, korrosionsgeschützt geliefert, betriebsbereite Fettfüllung auf Anfrage

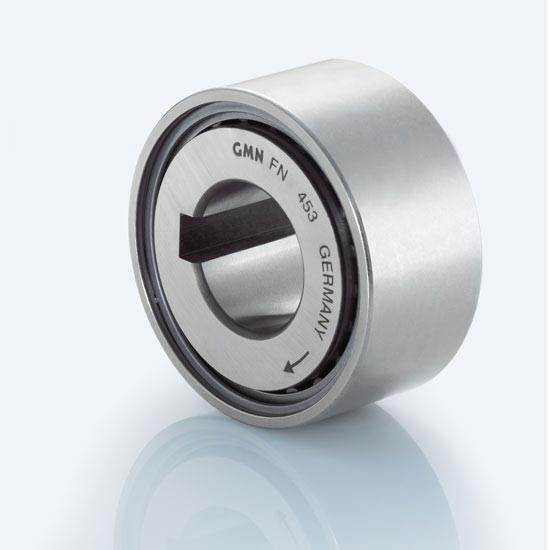

fn-453-geschl_2
FP_Detail_fn453z[1]

Komponenten

  • Freilauf Einbauelement*

FE 400 M (Mäanderfeder) / FE 400 Z (Zugfeder)

  • Laufringe

Wälzlagerstahl, gehärtet und geschliffen

  • Innenring

Passfedernut nach DIN 6885, Bl. 1, Toleranz: P9 mit Rückenspiel

  • Außenring

Presssitz

  • Kugellager

integriert

  • Rollenlager

RL 400

  • Schmierung

  • Dichtung

* Wahlweise mit Freilauf-Einbauelement FE 400 M (Mäanderfeder) oder FE 400 Z (Zugfeder) erhältlich.

15 - 25 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
dynamische Tragzahl
Cdyn.
[N]
statische Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Nutbreite
b
[mm]
Nuttiefe
t
[mm]
Artikelnummer
Datenblätter
FN 437 M
15
41
27
176
4800
8962
8661
0.188
5
2,3
300706
FN 437 Z
15
41
27
160
4800
8962
8661
0.188
5
2,3
300707
FNS 437 Z
16
41
27
160
4800
8962
8661
0.188
5
2,3
300709
FN 442 M
20
46
27
223
4200
10247
10708
0.22
6
2,8
300712
FN 442 Z
20
46
27
208
4200
10247
10708
0.22
6
2,8
300714
FN 453 M
25
58
27
343
3400
11417
13577
0.364
8
3,3
300718
FN 453 Z
25
58
27
314
3400
11417
13577
0.364
8
3,3
300719
FNS 453 M
24
58
27
343
3400
11417
13577
0.364
8
3,3
300720

30 - 35 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
dynamische Tragzahl
Cdyn.
[N]
statische Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Nutbreite
b
[mm]
Nuttiefe
t
[mm]
Artikelnummer
Datenblätter
FN 459 M
30
64
27
411
3000
12691
16320
0.43
8
3,3
300726
FN 459 Z
30
64
27
381
3000
12691
16320
0.43
8
3,3
300728
FN 463 M
35
68
27
461
2900
13070
17063
0.47
10
3,3
306526
FN 463 Z
35
68
27
427
2900
13070
17063
0.47
10
3,3
306527

40 - 45 mm Innendurchmesser

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
dynamische Tragzahl
Cdyn.
[N]
statische Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Nutbreite
b
[mm]
Nuttiefe
t
[mm]
Artikelnummer
Datenblätter
FN 470 M
40
75
27
550
2600
14050
19840
0.546
12
3,3
300731
FN 470 Z
40
75
27
509
2600
14050
19840
0.546
12
3,3
300733
FN 473 M
45
78
27
588
2500
14128
19896
0.58
14
3,8
306530
FN 473 Z
45
78
27
544
2500
14128
19896
0.58
14
3,8
306531

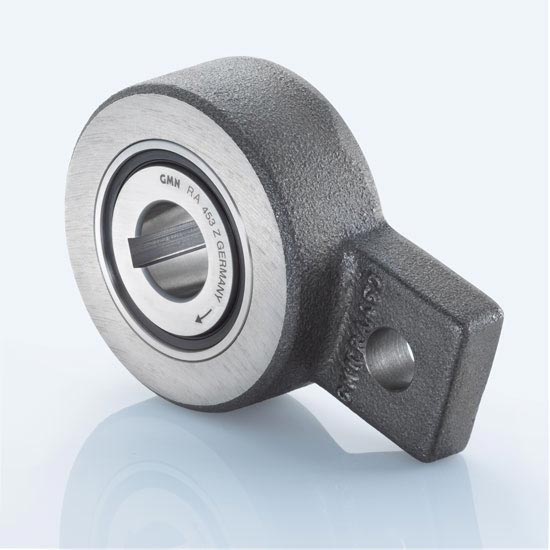

Komplettfreilauf RA mit Abstützhebel

Die Freiläufe der Baureihe RA sind beidseitig abgedichtete Komplettfreiläufe mit Nut am Innenring und einem Abstützhebel.



Kennwerte:
  • Breite: 34 mm
  • Betriebstemperatur: max. 100 °C
  • Schmierung: betriebsbereite Lebensdauer-Ölschmierung
ra-453z_2
FL_Detail_KOFL_3

Komponenten

  • Freilauf Einbauelement

Komplettfreilauf, Baureihe FND Einbauelement FE 400 Z (Zugfeder)

  • Laufringe

Wälzlagerstahl, gehärtet und geschliffen

  • Innenring

Passfedernut nach DIN 6885, Bl. 1, P9 mit Rückenspiel

  • Außenring

mit Abstützhebel (Stahlguss oder Stahl)*

  • Kugellager

integriert

  • Rollenlager

RL 400

  • Schmierung

Lebensdauer-Ölschmierung

  • Dichtung

GMN Runddichtung

* Nicht geeignet für Schaltfreilauf-Anwendungen.

15 - 45 mm

ALLE WIEDER EINBLENDEN
Innendurchmesser
d
[mm]
Außendurchmesser
D
[mm]
Dicke Abstützhebel
A
[mm]
Breite
B
[mm]
Bohrung Abstützhebel
C
[mm]
Bohrungsabstand
E
[mm]
Länge Abstützhebel
F
[mm]
Drehmoment
Mnenn
[Nm]
Drehzahl
nmax
[min-1]
dynamische Tragzahl
Cdyn.
[N]
statische Tragzahl
Cstat.
[N]
Gewicht
kg
[kg]
Nutbreite
b
[mm]
Nuttiefe
t
[mm]
Artikelnummer
Datenblätter
RA 437 Z
15
65
12
34
10
47
62
161
1700
8962
8661
0.815
5
2,3
301026
RA 437 Z L
15
65
12
34
10
47
62
161
1700
8962
8661
0.815
5
2,3
301028
RA 442 Z
20
75
16
34
12
54
72
208
1500
10247
10708
1.13
6
2,8
301030
RA 442 Z L
20
75
16
34
12
54
72
208
1500
10247
10708
1.13
6
2,8
301033
RA 453 Z
25
90
16
34
16
62
84
314
1200
11417
13577
1.5
8
3,3
301043
RA 453 Z L
25
90
16
34
16
62
84
314
1200
11417
13577
1.5
8
3,3
301046
RA 459 Z
30
100
16
34
16
68
92
381
1100
12691
16320
2.015
8
3,3
301048
RA 470 Z
40
110
20
34
20
85
115
509
1000
14050
19840
2.39
12
3,3
301056
RA 459 Z L
30
100
16
34
16
68
92
381
1100
12691
16320
2.015
8
3,3
306635
RA 470 Z L
40
110
20
34
20
85
115
509
1000
14050
19840
2.39
12
3,3
306636
RA 463 Z
35
100
16
34
16
68
92
428
1100
13070
17063
2.39
10
3,3
306681
RA 473 Z
45
110
20
34
20
85
115
543
1000
14128
19896
2.39
14
3,8
306682

Spezifische Montagehinweise für Komplettfreiläufe

Montagehinweise für die Baureihen FPD, FND, FP, FN



  • Einbautoleranzen

Welle h5; Nabe H6



  • Anschlussteile

Härten und Schleifen der Anschlussteile sind nicht erforderlich. Die Anschlussteile im Bereich des Freilaufsitzes sowie die Freilaufringe vor dem Einpressen gründlich reinigen (fettfrei)



  • Lagerung

Der Freilauf ist gelagert. Eine zusätzliche Lagerung der Anschlussteile ist nicht erforderlich.



  • Einpressdruck

Der Einpressdruck darf nicht über die Kugeln erfolgen.



  • Klemmrichtung

Der Markierungspfeil am Innenring kennzeichnet die Klemmrichtung des Innenrings.

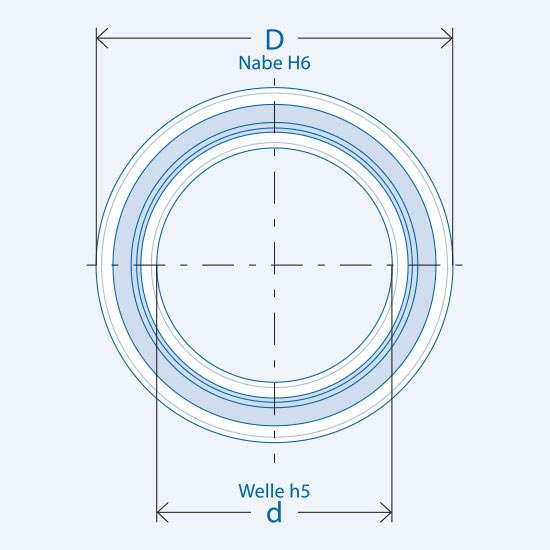

FL_Montage_KOFL_FPD_1_550x550
Baureihe FPD

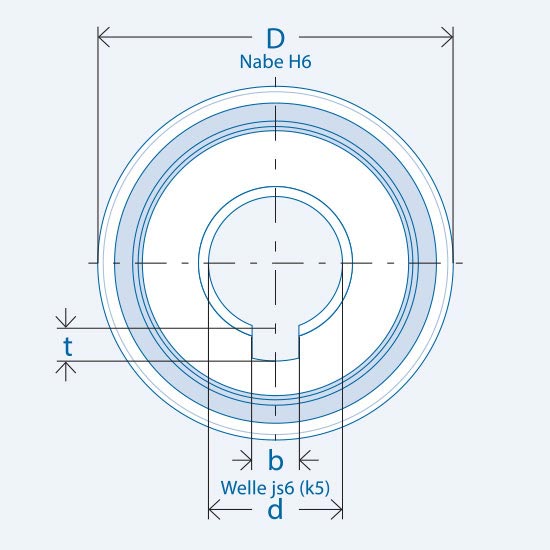

FL_Montage_KOFL_FND_1_550x550
Baureihe FND

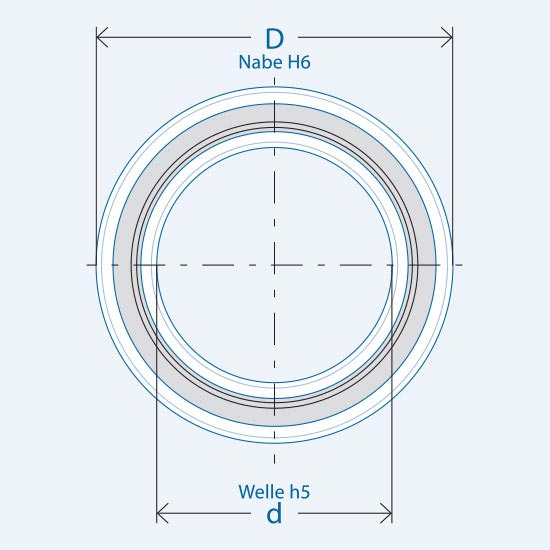

FL_Montage_KOFL_FP_1_550x550
Baureihe FP

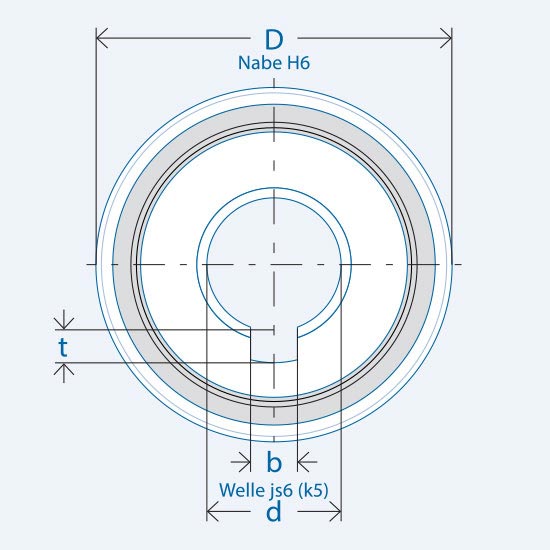

FL_Montage_KOFL_FN_1_550x550
Baureihe FN

Montagehinweise für die Baureihe RA

  • Einbautoleranzen

Welle js6 (k5)



  • Anschlussteile

Härten und Schleifen der Anschlussteile sind nicht erforderlich. Die Anschlussteile im Bereich des Freilaufsitzes sowie die Freilaufringe vor dem Einpressen gründlich reinigen (fettfrei).



  • Lagerung

Der Freilauf ist gelagert. Eine zusätzliche Lagerung der Anschlussteile ist nicht erforderlich.



  • Einpressdruck

Der Einpressdruck darf nicht über die Kugeln erfolgen. Die Rücklaufsperre über den Innenring auf- bzw. abziehen.



  • Klemmrichtung

Der Markierungspfeil am Innenring kennzeichnet die Klemmrichtung des Innenrings.



  • Abstützhebel

Verspannen des Hebels sowie Kippmomente auf die Rücklaufsperre vermeiden.

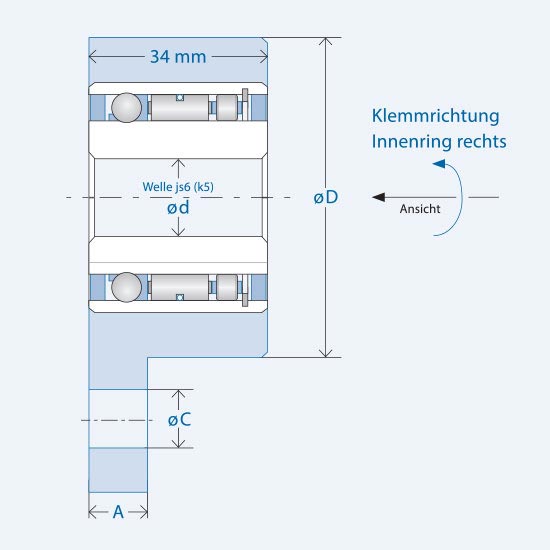

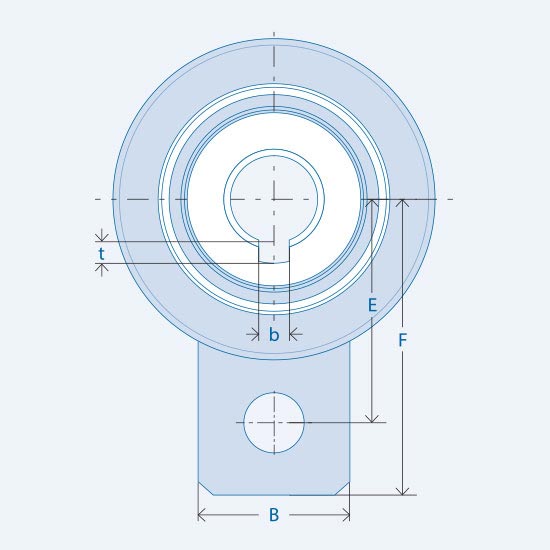

FL_Montage_KOFL_RA_1_550x550
Baureihe RA
FL_Montage_KOFL_RA_2_550x550
