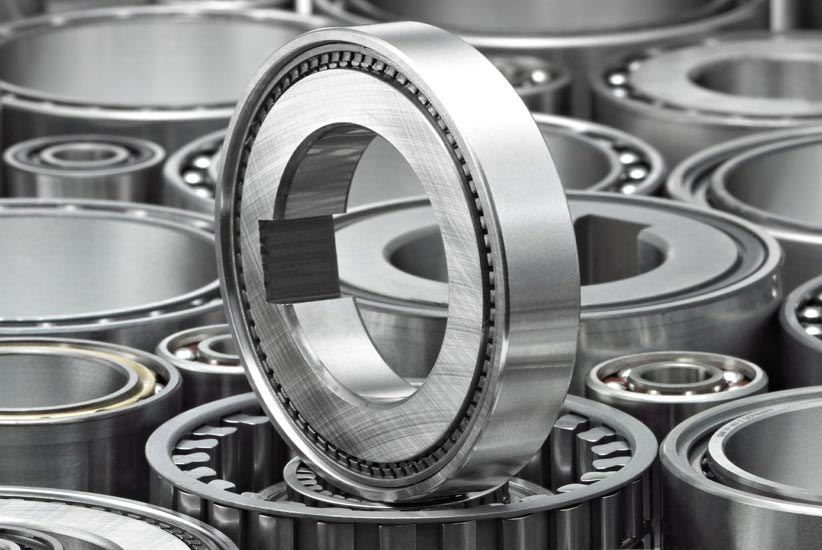

GMN Einbauelemente mit Laufringen sind wahlweise mit integrierter Mäander- oder Zugfeder erhältlich. Die Baureihen FR und FRN sind für die Montage an nicht gehärteten sowie nicht geschliffenen Anschlussteilen vorgesehen. GMN Einbauelemente mit Laufringen eignen sich sowohl für Öl- als auch für Fettschmierung. Alle GMN Einbauelemente mit Laufringen sind als Schaltfreilauf, Rücklaufsperre oder als Überholkupplung einsetzbar.

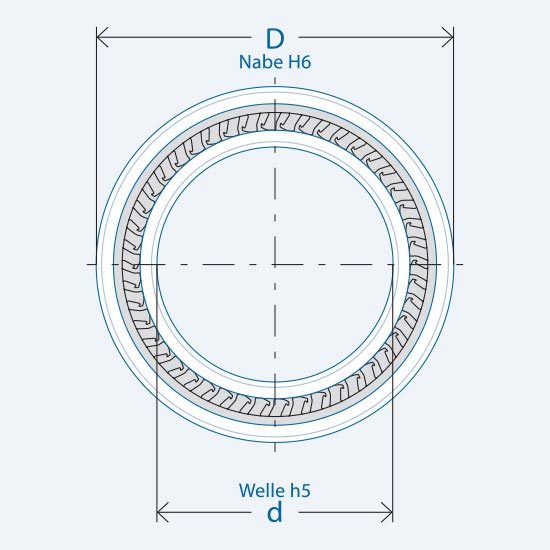

Bei der Baureihe FR handelt es sich um Freilauf-Einbauelemente mit Laufringen.
FE 400 M (Mäanderfeder) / FE 400 Z (Zugfeder)
Wälzlagerstahl, gehärtet und geschliffen
Presssitz
Presssitz
—
—
—
—
* Wahlweise mit Freilauf-Einbauelement FE 400 M (Mäanderfeder) oder FE 400 Z (Zugfeder) erhältlich.

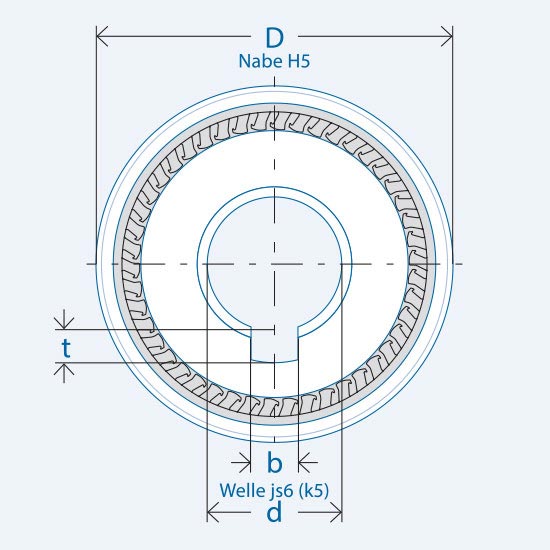

Bei der Baureihe FRN handelt es sich um Freilauf-Einbauelemente mit Laufringen und Passfedernut am Innenring.
FE 400 M (Mäanderfeder) / FE 400 Z (Zugfeder)
Wälzlagerstahl, gehärtet und geschliffen
Passfedernut nach DIN 6885, Bl. 1, Toleranz: P9 mit Rückenspiel
Presssitz
—
—
—
—
* Wahlweise mit Freilauf-Einbauelement FE 400 M (Mäanderfeder) oder FE 400 Z (Zugfeder) erhältlich.
Welle h5; Nabe H6 (FR) / Welle js6 (k5); Nabe H6
Das Einbauelement benötigt beidseitig eine Anlaufbegrenzung.
Härten und Schleifen der Anschlussteile sind nicht erforderlich. Die Anschlussteile im Bereich des Freilaufsitzes sowie die Freilaufringe vor dem Einpressen gründlich reinigen (fettfrei).
Freilauf-Einbauelemente sind nicht selbstzentrierend. Für die Definition des Spalts zwischen den Anschlussteilen (Innen- und Außenring) ist eine Lagerung erforderlich.
