Labyrinthdichtung aus Kunststoff

Aufgrund der korrosionsfreien Materialeigenschaften eignen sich Kunststoff-Dichtungen von GMN insbesondere zum Schutz gegen wässrige Flüssigkeiten.

Polyoxymethylen weist eine hohe Resistenz gegen zahlreiche Säuren (Milchsäure), Chemikalien und Pilze auf. GMN berührungslose Kunststoffdichtungen sind für die Lebensmittelindustrie freigegeben.

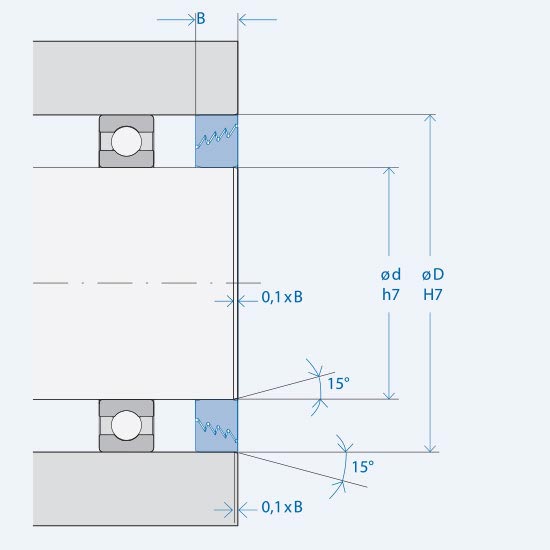

DI_BF_SSA_M30_821x550

Bauform S/SA

Bauform S

Die Bauform S ist besonders für den Einsatz bei normaler Spritzbeaufschlagung für rotierende Wellen und Naben geeignet.



Technische Daten:
  • Außen- und Innenring: Hochwertiges Polyoxymethylen
  • Temperaturbereich: -40 °C – 60 °C (Sonderlösung mit O-Ring bis 80 °C)
  • Wellendurchmesser: 8 – 160 mm (Sonderlösungen auf Anfrage)
  • Breite: 10, 12, 15 mm (je nach Baugröße)
  • Dichtspalt: Konisch
  • Axialspiel: Sax = 1 mm
 (gesamte axiale Beweglichkeit von einer Endposition zur anderen)

Gefettete Dichtungen: Zum besseren Schutz gegen Staub sind alle Typen der Bauform S auch mit gefettetem Dichtspalt erhältlich. (Bestellbezeichnung: SdxDxB gefettet)

DI_BF_S_1
DI_BF_S_2

Bauform SA mit Abflussnuten

Die Bauform SA ist für rotierende Wellen zusätzlich mit einer Abflussnut am Außenring ausgestattet, die bei starker und direkter Beaufschlagung eventuell eingedrungene Flüssigkeit abführt.



Technische Daten:

Die technischen Daten der Bauform SA entsprechen denen der Bauform S.

DI_BF_SA_1
DI_BF_SA_2

Eigenschaften

  • Reibungsfrei

GMN-Labyrinthdichtungen garantieren aufgrund ihrer berührungslosen Konstruktion einen absolut reibungsfreien Betrieb.

  • Verschleißfrei

GMN Dichtungskomponenten funktionieren absolut verschleißfrei und bieten unbegrenzte Lebensdauer.

  • Abriebfrei

Die berührungslose Konstruktion von GMN Dichtungskomponenten garantiert einen abriebfreien Betrieb, der höchste Reinheitsanforderungen erfüllt. (Für die Lebensmittelindustrie freigegeben.)

  • Wirkungsvoll

Der geringe Abstand zwischen Außen- und Innenring gewährleistet eine hohe Effektivität und sehr guten Schutz vor Verunreinigung.

  • Erwärmungsfrei

Da keine Reibungswärme entsteht, werden weder die Dichtung noch die anliegenden Bauteile oder der Schmierstoff thermisch belastet.

  • Leistungseffizient

Die reibungsfreie Bauweise ermöglicht einen Betrieb ohne Leistungsverlust. Damit bietet die Dichtung auch in hohen Drehzahlbereichen höchste Dichtwirkung bei reduziertem Energieaufwand.

  • Kompakt

GMN Labyrinthdichtungen realisieren 2–4-stufige Labyrinthe auf kleinstem Bauraum.

  • Effektiv

GMN Labyrinthdichtungen der Bauformen S und SA nutzen die Fliehkraft zur Verbesserung der Dichtwirkung. Eingedrungene Medien werden durch Rotation zum großen Spaltdurchmesser hin gefördert. Daher muss die Dichtung immer so montiert werden, dass der große Spaltdurchmesser auf der Seite der Beaufschlagung liegt.

  • Flexibel

Für Anwendungen mit rotierender Nabe ist eine Abflussnut am Innenring lieferbar (Sonderlösung SI).

  • Staubfrei

Bei gefetteten Dichtungen wird der gesamte Dichtspalt mit Fett gefüllt und erzielt so einen optimalen Schutz gegen feinste Partikel.

10 - 15 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
S 10 X 30 X 10
10
30
10
14
25
0.8
82080
0.007
301491
S 12 X 32 X 10
12
32
10
14
25
0.8
74960
0.0077
301494
S 12 X 37 X 10
12
37
10
19
30
0.8
59520
0.0107
301496
S 15 X 35 X 10
15
35
10
19
30
0.8
53380
0.0087
301498
S 15 X 42 X 10
15
42
10
24
35
0.8
44300
0.0134
301501

17 - 20 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
S 17 X 35 X 10
17
35
10
19
30
0.8
67900
0.0081
301506
S 17 X 40 X 10
17
40
10
24
35
0.8
56900
0.0132
301509
S 17 X 47 X 10
17
47
10
31
42
0.8
45660
0.0167
301511
S 20 X 40 X 10
20
40
10
24
35
0.8
51380
0.0112
301515
S 20 X 42 X 10
20
42
10
24
35
0.8
51380
0.0119
301516
S 20 X 47 X 10
20
47
10
31
42
0.8
45600
0.0157
301517

22 - 28 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
S 22 X 42 X 10
22
42
10
24
35
0.8
48540
0.0111
301520
S 25 X 47 X 10
25
47
10
31
42
0.8
40500
0.0138
301523
S 25 X 52 X 10
25
52
10
31
42
0.8
40500
0.0181
301524
S 26 X 47 X 10
26
47
10
31
42
0.8
39580
0.0133
301529
S 28 X 47 X 10
28
47
10
31
42
0.8
37820
0.0124
301533
S 28 X 52 X 10
28
52
10
31
42
0.8
37820
0.0167
301534

30 - 36 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
S 30 X 62 X 10
30
62
10
46
57
0.8
25980
0.0256
301537
S 30 X 72 X 10
30
72
10
47
62
0.8
24560
0.0373
301541
S 35 X 62 X 10
35
62
10
46
57
0.8
23900
0.0228
301547
S 35 X 72 X 10
35
72
10
47
62
0.8
22660
0.0344
301550
S 36 X 62 X 10
36
62
10
46
57
0.8
23500
0.0222
301555

40 - 42 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
S 40 X 62 X 10
40
62
10
46
57
0.8
22040
0.0225
301567
S 40 X 68 X 10
40
68
10
47
62
0.8
20980
0.0263
301570
S 40 X 90 X 10
40
90
10
60
74
0.8
17300
0.0565
301576
S 42 X 65 X 10
42
65
10
46
57
0.8
25380
0.0214
301578
S 42 X 72 X 10
42
72
10
47
62
0.8
24180
0.0298
301580

45 - 55 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
S 45 X 80 X 10
45
80
10
60
74
0.8
19280
0.0381
301584
S 45 X 85 X 10
45
85
10
60
74
0.8
19280
0.0452
301585
S 50 X 80 X 10
50
80
10
60
74
0.8
17840
0.0339
301593
S 50 X 90 X 10
50
90
10
60
74
0.8
17840
0.0487
301596
S 55 X 80 X 10
55
80
10
60
74
0.8
19140
0.0294
301606
S 55 X 85 X 10
55
85
10
60
74
0.8
19140
0.0365
301608

60 - 70 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
S 60 X 95 X 12
60
95
12
72
89
0.8
15460
0.0566
301618
S 60 X 110 X 12
60
110
12
87
104
0.8
13220
0.0887
301622
S 65 X 100 X 12
65
100
12
72
89
0.8
16320
0.0603
301631
S 68 X 95 X 12
68
95
12
72
89
0.8
15840
0.0459
301639
S 70 X 110 X 12
70
110
12
87
104
0.8
13420
0.0752
301643
S 70 X 125 X 15
70
125
15
96
114
0.8
12320
0.1669
301646

75 - 85 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
S 75 X 130 X 15
75
130
15
96
114
0.8
12900
0.1556
301659
S 80 X 110 X 12
80
110
12
87
104
0.8
13320
0.0595
301666
S 80 X 140 X 15
80
140
15
116
134
0.8
9620
0.1822
301671
S 82 X 110 X 12
82
110
12
87
104
0.8
13120
0.0561
301675
S 85 X 120 X 15
85
120
15
96
114
0.8
10840
0.099
301678

90 - 120 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
S 90 X 120 X 15
90
120
15
96
114
0.8
10440
0.0869
301687
S 90 X 145 X 15
90
145
15
116
134
0.8
9800
0.2011
301691
S 95 X 140 X 15
95
140
15
116
134
0.8
9480
0.1459
301697
S 100 X 140 X 15
100
140
15
116
134
0.8
9180
0.1325
301704
S 110 X 140 X 15
110
140
15
116
134
0.8
7900
0.1035
301715
S 120 X 150 X 15
120
150
15
126
144
0.8
6220
0.1118
301725

125 - 160 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
S 125 X 170 X 15
125
170
15
146
164
0.8
5400
0.2065
301729
S 130 X 170 X 15
130
170
15
146
164
0.8
5260
0.1867
301731
S 140 X 170 X 15
140
170
15
146
164
0.8
5000
0.1447
301739
S 150 X 190 X 15
150
190
15
166
184
0.8
4320
0.1877
301746
S 160 X 190 X 15
160
190
15
166
184
0.8
4140
0.137
301750

10 - 15 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
SA 10 X 30 X 10
10
30
10
14
25
0.8
82080
0.0089
301753
SA 12 X 32 X 10
12
32
10
14
25
0.8
74960
0.0077
301756
SA 12 X 37 X 10
12
37
10
19
30
0.8
59520
0.0107
301758
SA 15 X 35 X 10
15
35
10
19
30
0.8
53380
0.0087
301759
SA 15 X 42 X 10
15
42
10
24
35
0.8
44300
0.0134
301762

17 - 20 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
SA 17 X 35 X 10
17
35
10
19
30
0.8
67900
0.0081
301767
SA 17 X 40 X 10
17
40
10
24
35
0.8
56900
0.0132
301771
SA 17 X 47 X 10
17
47
10
31
42
0.8
45660
0.0167
301773
SA 20 X 40 X 10
20
40
10
24
35
0.8
51380
0.0112
301777
SA 20 X 42 X 10
20
42
10
24
35
0.8
51380
0.0119
301779
SA 20 X 47 X 10
20
47
10
31
42
0.8
45600
0.0157
301781

22 - 28 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
SA 22 X 42 X 10
22
42
10
24
35
0.8
48540
0.0111
301786
SA 25 X 47 X 10
25
47
10
31
42
0.8
40500
0.0138
301789
SA 25 X 52 X 10
25
52
10
31
42
0.8
40500
0.0181
301791
SA 28 X 47 X 10
28
47
10
31
42
0.8
37820
0.0124
301802
SA 28 X 52 X 10
28
52
10
31
42
0.8
37820
0.0167
301803

30 - 36 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
SA 30 X 62 X 10
30
62
10
46
57
0.8
25980
0.0256
301807
SA 30 X 72 X 10
30
72
10
47
62
0.8
24560
0.0373
301812
SA 35 X 62 X 10
35
62
10
46
57
0.8
23900
0.0228
301819
SA 35 X 72 X 10
35
72
10
47
62
0.8
22660
0.0344
301824
SA 36 X 62 X 10
36
62
10
46
57
0.8
23500
0.0222
301829

40 - 42 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
SA 40 X 62 X 10
40
62
10
46
57
0.8
22040
0.0225
301842
SA 40 X 68 X 10
40
68
10
47
62
0.8
20980
0.0263
301845
SA 40 X 90 X 10
40
90
10
60
74
0.8
17300
0.0565
301851
SA 42 X 65 X 10
42
65
10
46
57
0.8
25380
0.0214
301854
SA 42 X 72 X 10
42
72
10
47
62
0.8
24180
0.0298
301857

45 - 55 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
SA 45 X 80 X 10
45
80
10
60
74
0.8
19280
0.0381
301862
SA 45 X 85 X 10
45
85
10
60
74
0.8
19280
0.0452
301864
SA 50 X 80 X 10
50
80
10
60
74
0.8
17840
0.0339
301873
SA 50 X 90 X 10
50
90
10
60
74
0.8
17840
0.0487
301876
SA 55 X 80 X 10
55
80
10
60
74
0.8
19140
0.0294
301886
SA 55 X 85 X 10
55
85
10
60
74
0.8
19140
0.0365
301888

60 - 70 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
SA 60 X 95 X 12
60
95
12
72
89
0.8
15460
0.0566
301899
SA 60 X 110 X 12
60
110
12
87
104
0.8
13220
0.0887
301901
SA 65 X 100 X 12
65
100
12
72
89
0.8
16320
0.0603
301910
SA 68 X 95 X 12
68
95
12
72
89
0.8
15840
0.0459
301918
SA 70 X 110 X 12
70
110
12
87
104
0.8
13420
0.0752
301920
SA 70 X 125 X 15
70
125
15
96
114
0.8
12320
0.1669
301923

75 - 85 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
SA 75 X 130 X 15
75
130
15
96
114
0.8
12900
0.1556
301936
SA 80 X 110 X 12
80
110
12
87
104
0.8
13320
0.0595
301944
SA 80 X 140 X 15
80
140
15
116
134
0.8
9620
0.1822
301950
SA 82 X 110 X 12
82
110
12
87
104
0.8
13120
0.0561
301954
SA 85 X 120 X 15
85
120
15
96
114
0.8
10840
0.099
301956

90 - 120 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
SA 90 X 120 X 15
90
120
15
96
114
0.8
10440
0.0869
301963
SA 90 X 145 X 15
90
145
15
116
134
0.8
9800
0.2011
301968
SA 95 X 140 X 15
95
140
15
116
134
0.8
9480
0.1459
301973
SA 100 X 140 X 15
100
140
15
116
134
0.8
9180
0.1325
301981
SA 110 X 140 X 15
110
140
15
116
134
0.8
7900
0.1035
301992
SA 120 X 150 X 15
120
150
15
126
144
0.8
6220
0.1118
302002

125 - 160 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser klein
e1
[mm]
Spaltdurchmesser groß
e2
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
SA 125 X 170 X 15
125
170
15
146
164
0.8
5400
0.2065
302008
SA 130 X 170 X 15
130
170
15
146
164
0.8
5260
0.1867
302011
SA 140 X 170 X 15
140
170
15
146
164
0.8
5000
0.15
302019
SA 150 X 190 X 15
150
190
15
166
184
0.8
4320
0.1877
302025
SA 160 X 190 X 15
160
190
15
166
184
0.8
4140
0.137
302029

Sonderbauform aus Kunststoff

GMN bietet, über das umfassende Standardprogramm für berührungslose Kunststoffdichtungen hinaus, anforderungsoptimierte Sonderlösungen an. Auf Anfrage ist die Fertigung kundenspezifischer Abmessungen möglich.

Bauform mit O-Ring
Temperaturbeständige Bauform mit O-Ring bis 80 °C

Um den Presssitz insbesondere des Außenrings bei Temperaturen bis zu 80 °C zu sichern, wird ein O-Ring in einer Nut am Dichtungsaußenring (optional auch am Innenring) angebracht.

Bauform mit O-Ring ist in allen GMN Baugrößen erhältlich. (Angebote auf Anfrage, vorbehaltlich Aufwandsprüfung und Menge)

DI_BF_Oring_1
DI_BF_Oring_2

Spezifische Montagehinweise - Bauform S/SA

Umgebungskonstruktion (Anschlussteile)

Passungen

Gehäuse: H7

Welle: h7

Oberflächengüte: Rz < 16 µm; Ra < 3,2 µm

Montage

Die Länge „l“ der Anfasung von Welle und Gehäuse hängt von der Breite „B“ ab.

l = 0,1 x B

DI_BF_SSA_MO_550x550
Blindbild_2x550

Tandemanordnung (Bauform S)

Bei der Tandemanordnung werden die Kunststoffdichtungen mit unterschiedlicher Orientierung montiert. Eine Dichtung wirkt gezielt gegen mögliche Verschmutzungen von außen, während die andere Dichtung den Schmierstoff der Lagerung abdichtet. Die kleineren Spaltdurchmesser werden jeweils zum Dichtungszwischenraum (Abstand mind. 5 mm) hin ausgerichtet.

DI_BF_SSA_MO_neu_1_550x550
Blindbild_2x550

Dichtungen mit Abflussnut (Bauform SA)

Bei der Montage der Bauform „SA“ befindet sich die Rückführnut am tiefsten Punkt des stillstehenden Rings.

DI_BF_SSA_MO_neu_2_550x550
Blindbild_2x550
