Labyrinthdichtung aus Metall

Metallische Werkstoffe von GMN Dichtungskomponenten der Bauformen L/M gewährleisten hohe Beständigkeit gegen grob- und feinkörnige
Beaufschlagung. Die geringe Bauhöhe erlaubt eine kompakte Konstruktion bei begrenztem Bauraum in radialer Richtung.

Die metallischen Werkstoffe eignen sich besonders für den Betrieb bei hohen Temperaturen bis zu 200 °C.

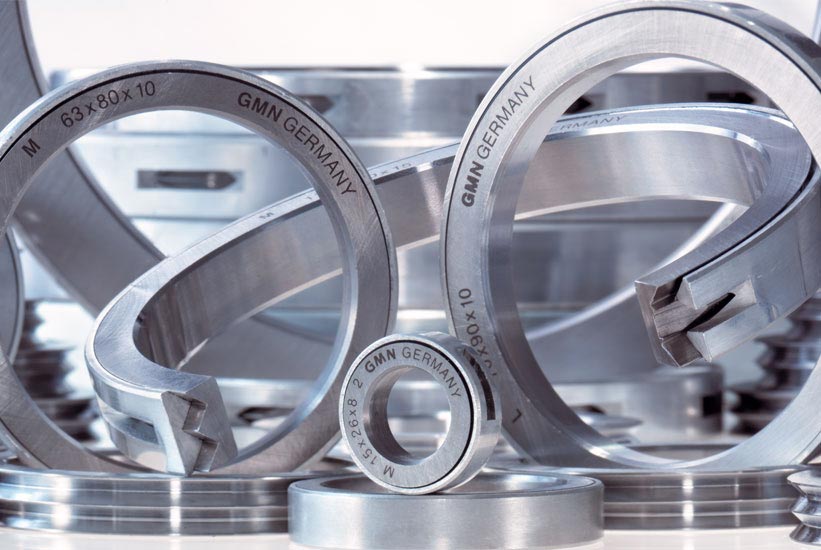

DI_BF_LM_M30_821x550

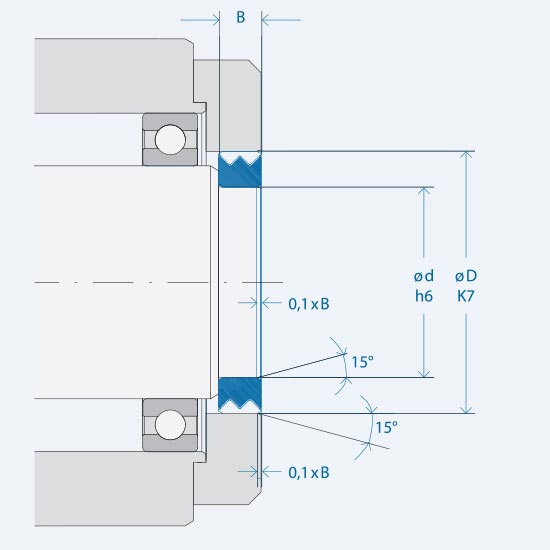

Bauform L/M

Bauform L

Die Bauform L ist besonders für den Einsatz bei normaler Spritzbeaufschlagung für rotierende Wellen und Naben geeignet.



Technische Daten:
  • Außenring: Aluminium (GD AlSi 12)
  • Innenring: Unlegierter Baustahl
  • Temperaturbereich: -40 °C – 200 °C
  • Wellendurchmesser: 15 – 210 mm (Sonderlösungen bis max. 270 mm)
  • Breite: 10, 14, 15, 20, 22 mm (je nach Baugröße)
  • Spalthöhe: Konstant 0,2– 0,5 mm (je nach Baugröße)
  • Dichtspalt: Horizontal
  • Axialspiel: Sax siehe Maßtabelle (gesamte axiale Beweglichkeit von einer Endposition zur anderen)
  • Erhöhtes Axialspiel: Sax – 1,5 x Sax (alle Bauformen sind auch mit erhöhtem Axialspiel erhältlich)
  • Bestellbezeichnung: L dxDxB mit erhöhtem Axialspiel
  • Radialspiel: Srad = Sax /tan (42,5°)

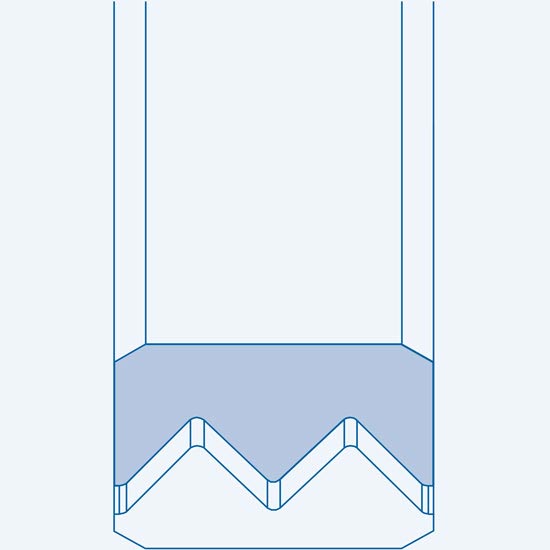

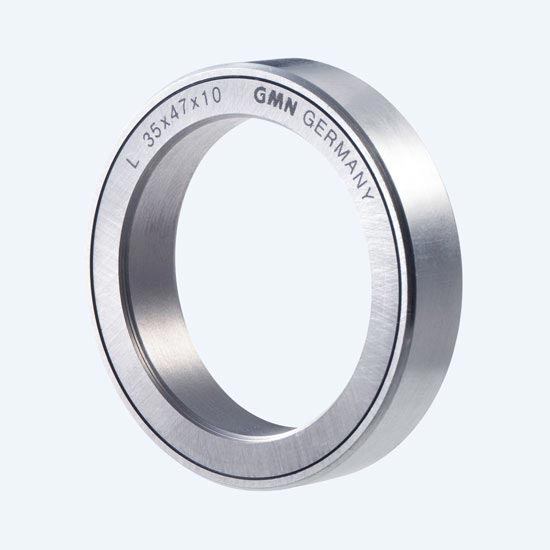

DI_BF_LM_1
DI_BF_LM_2

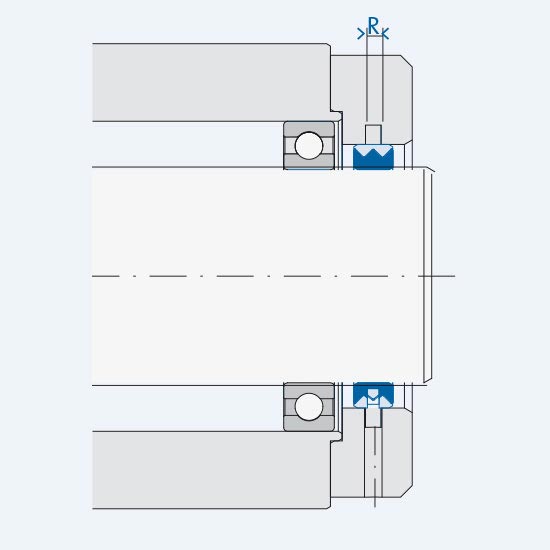

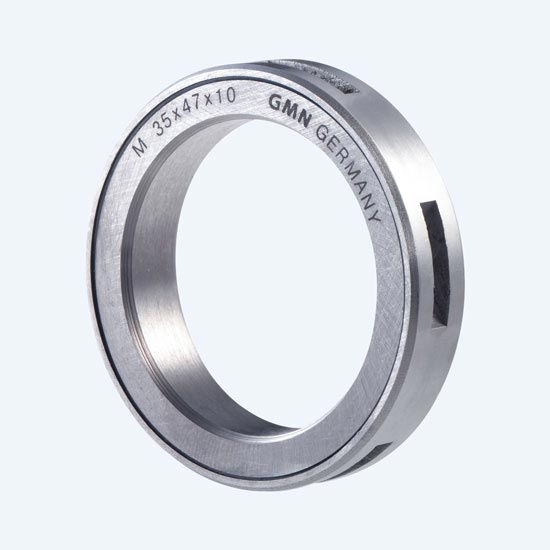

Bauform M mit Abflussnuten

Die Bauform M weist am Umfang Nuten auf, durch die bei starker und direkter Spritzbeaufschlagung eingedrungene Flüssigkeiten abgeschleudert und optimal rückgefördert werden. Diese Dichtung ist nur für den Einsatz bei rotierenden Wellen geeignet.



Technische Daten:

Die technischen Daten der Bauform M entsprechen denen der Bauform L.

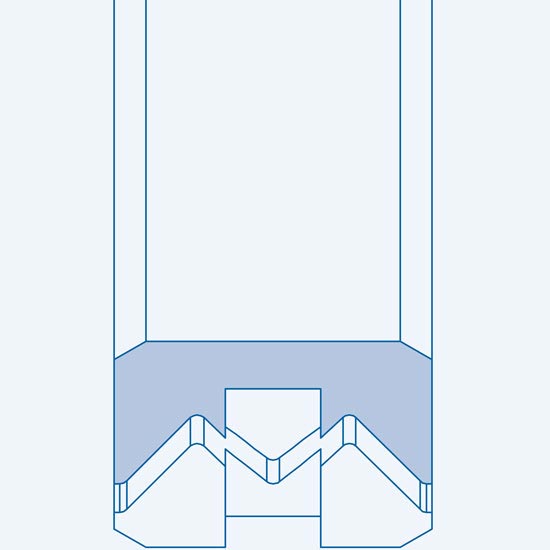

DI_BF_LM_3
DI_BF_LM_4

Eigenschaften

  • Reibungsfrei

GMN Labyrinthdichtungen garantieren aufgrund ihrer berührungslosen Konstruktion einen absolut reibungsfreien Betrieb.

  • Verschleißfrei

GMN Dichtungskomponenten funktionieren absolut verschleißfrei und bieten unbegrenzte Lebensdauer.

  • Abriebfrei

Die berührungslose Konstruktion von GMN Dichtungskomponenten garantiert einen metallabriebfreien Betrieb, der höchste Reinheitsanforderungen erfüllt.

  • Wirkungsvoll

Der geringe Abstand zwischen Außen- und Innenring von nur ca. 0,2–0,5 mm gewährleistet eine hohe Dichtwirkung und sehr guten Schutz vor Verunreinigung.

  • Erwärmungsfrei

Da keine Reibungswärme entsteht, werden weder die Dichtung noch die anliegenden Bauteile oder der Schmierstoff thermisch belastet.

  • Leistungseffizient

Die reibungsfreie Bauweise ermöglicht einen Betrieb ohne Leistungsverlust. Damit bietet die Dichtung auch in hohen Drehzahlbereichen höchste Dichtwirkung bei reduziertem Energieaufwand.

  • Kompakt

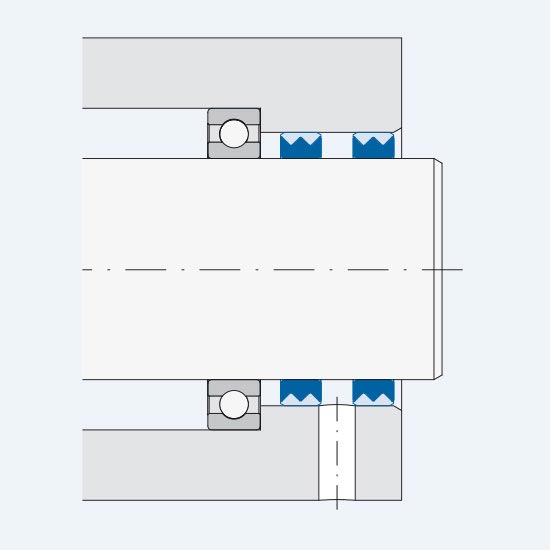

GMN Labyrinthdichtungen realisieren 1–4-stufige Labyrinthe auf kleinstem Bauraum.

  • Effektiv

Die geringe Spalthöhe erzeugt bei hohen Umfangsgeschwindigkeiten ein Luftpolster im Dichtspalt, das die Dichtwirkung erhöht.

  • Rückfördernd

Abflussnuten am Außenring führen gegebenenfalls eingedrungene Flüssigkeiten zurück (Bauform M).

15 - 20 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
L 15 X 26 X 8/3
15
26
8
24
0.5
63500
0.0152
301172
L 18 X 28 X 10
18
28
10
26
0.38
63500
0.0171
301176
L 18 X 28 X 10/3
18
28
10
26
0.38
56500
0.0171
301177
L 20 X 28 X 10
20
28
10
26
0.38
81000
0.0124
301178
L 20 X 28 X 10/3
20
28
10
26
0.57
81000
0.0124
301179
L 20 X 30 X 10
20
30
10
28
0.38
70500
0.0187
301180
L 20 X 30 X 10/3
20
30
10
28
0.6
70500
0.0187
301181

22 - 32 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
L 22 X 30 X 10
22
30
10
28
0.38
71000
0.0135
301182
L 22 X 30 X 10/3
22
30
10
28
0.57
71000
0.0135
301183
L 25 X 37 X 10
25
37
10
34
0.38
50500
0.0283
301185
L 25 X 37 X 10/3
25
37
10
34
0.5
50500
0.0283
301186
L 28 X 39 X 10
28
39
10
36
0.38
45500
0.0268
301187
L 28 X 39 X 10/3
28
39
10
36
0.8
45500
0.0268
301188
L 30 X 42 X 10
30
42
10
39
0.38
48500
0.0331
301189
L 30 X 42 X 10/3
30
42
10
39
0.57
48500
0.0331
301190
L 32 X 45 X 10
32
45
10
42
0.4
43000
0.0401
301192
L 32 X 45 X 10/3
32
45
10
42
0.6
43000
0.0401
301193

35 - 45 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
L 35 X 47 X 10
35
47
10
44
0.4
39500
0.038
301194
L 35 X 47 X 10/3
35
47
10
44
0.55
39500
0.038
301195
L 40 X 52 X 10
40
52
10
49
0.4
33000
0.0429
301199
L 40 X 52 X 10/3
40
52
10
49
0.9
33000
0.0429
301200
L 42 X 55 X 10
42
55
10
52
0.4
30000
0.051
301204
L 42 X 55 X 10/3
42
55
10
52
0.6
30000
0.051
301205
L 45 X 55 X 10
45
55
10
52
0.4
30500
0.0349
301206
L 45 X 55 X 10/3
45
55
10
52
0.6
30500
0.0349
301207
L 45 X 62 X 10
45
62
10
59
0.4
24500
0.0821
301210
L 45 X 62 X 10/3
45
62
10
59
0.6
24500
0.0821
301211

48 - 58 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
L 48 X 62 X 10
48
62
10
59
0.4
24500
0.0647
301215
L 48 X 62 X 10/3
48
62
10
59
0.6
24500
0.0647
301216
L 50 X 62 X 10
50
62
10
59
0.4
28000
0.0526
301217
L 50 X 62 X 10/3
50
62
10
59
0.7
28000
0.0526
301218
L 52 X 68 X 10
52
68
10
3
0.4
24000
0.0852
301220
L 52 X 68 X 10/3
52
68
10
65
0.6
24000
0.0852
301221
L 55 X 68 X 10
55
68
10
65
0.4
24000
0.0653
301222
L 55 X 68 X 10/3
55
68
10
65
0.6
24000
0.0653
301223
L 58 X 72 X 10
58
72
10
68.5
0.4
22000
0.0742
301226
L 58 X 72 X 10/3
58
72
10
68.5
0.6
22000
0.0742
301227

60 - 65 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
L 60 X 72 X 10
60
72
10
68.5
0.4
22000
0.0596
301228
L 60 X 72 X 10/3
60
72
10
68.5
0.6
22000
0.0596
301229
L 60 X 80 X 10
60
80
10
76
0.4
18500
0.1275
301230
L 60 X 80 X 10/3
60
80
10
76
0.6
18500
0.1275
301231
L 63 X 80 X 10
63
80
10
76
0.4
18500
0.1046
301234
L 63 X 80 X 10/3
63
80
10
76
0.6
18500
0.1046
301235
L 65 X 80 X 10
65
80
10
76
0.4
18500
0.0888
301237
L 65 X 80 X 10/3
65
80
10
76
0.7
18500
0.0888
301238
L 65 X 85 X 10
65
85
10
81
0.42
17000
0.137
301240
L 65 X 85 X 10/3
65
85
10
81
0.7
17000
0.137
301241

68 - 72 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
L 68 X 85 X 10
68
85
10
81
0.42
16500
0.1122
301243
L 68 X 85 X 10/3
68
85
10
81
0.7
17000
0.1122
301244
L 70 X 85 X 10
70
85
10
81
0.42
16500
0.144
301247
L 70 X 85 X 10/3
70
85
10
81
0.7
16500
0.144
301248
L 70 X 90 X 10
70
90
10
86
0.42
15000
0.1464
301250
L 70 X 90 X 10/3
70
90
10
86
0.7
15000
0.1464
301251
L 72 X 90 X 10
72
90
10
86
0.42
15000
0.1288
301254
L 72 X 90 X 10/3
72
90
10
86
0.52
15000
0.1288
301255

75- 90 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
L 75 X 90 X 10
75
90
10
86
0.42
15000
0.1014
301257
L 75 X 90 X 10/3
75
90
10
86
0.6
15000
0.1014
301258
L 80 X 100 X 10
80
100
10
95
0.42
14500
0.1575
301266
L 80 X 100 X 10/3
80
100
10
95
0.7
14500
0.1575
301267
L 85 X 100 X 10
85
100
10
95
0.42
14500
0.106
301270
L 90 X 110 X 10
90
110
10
105
0.42
12000
0.1755
301272
L 90 X 110 X 10/3
90
110
10
105
0.52
12000
0.1755
301273

100 - 130 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
L 100 X 120 X 10
100
120
10
115
0.42
10500
0.1935
301278
L 100 X 120 X 10/3
100
120
10
115
0.6
10500
0.1935
301279
L 100 X 120 X 14
100
120
14
115
0.7
11000
0.2503
301282
L 100 X 120 X 14/3
100
120
14
115
1
11000
0.2503
301283
L 110 X 130 X 15
110
130
15
125
0.7
11500
0.2851
301285
L 110 X 130 X 15/3
110
130
15
125
1
11500
0.2851
301286
L 120 X 140 X 15
120
140
15
135
0.7
10000
0.3095
301293
L 120 X 140 X 15/3
120
140
15
135
1
10000
0.3095
301294
L 130 X 150 X 15
130
150
15
145
0.7
9000
0.3339
301297
L 130 X 150 X 15/3
130
150
15
145
1
9000
0.3339
301298

140 - 170 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
L 140 X 170 X 15
140
170
15
165
0.7
7000
0.6526
301301
L 140 X 170 X 15/3
140
170
15
165
1.2
7000
0.6526
301302
L 150 X 180 X 15
150
180
15
175
0.7
6500
0.6957
301304
L 150 X 180 X 15/3
150
180
15
175
1.2
6500
0.6957
301305
L 160 X 190 X 20
160
190
20
184.5
0.8
6000
0.9545
301306
L 160 X 190 X 20/3
160
190
20
184.5
1.3
6000
0.9545
301307
L 170 X 210 X 20
170
210
20
204.5
0.8
5000
1.5002
301309
L 170 X 210 X 20/3
170
210
20
204.5
1.3
5000
1.5002
301310

180 - 210 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
L 180 X 210 X 20
180
210
20
204.5
0.8
5000
1.0659
301312
L 180 X 210 X 20/3
180
210
20
204.5
1
5000
1.0659
301313
L 190 X 230 X 20
190
230
20
224.5
0.8
4500
1.6613
301316
L 190 X 230 X 20/3
190
230
20
224.5
1.3
4500
1.6613
301317
L 200 X 230 X 20
200
230
20
224.5
0.8
4500
1.1773
301318
L 200 X 230 X 20/3
200
230
20
224.5
1.2
4500
1.1773
301319
L 210 X 250 X 22
210
250
22
244.5
1
4000
1.9597
301321
L 210 X 250 X 22/3
210
250
22
244.5
1.3
4000
1.9597
301322
L 220 X 250 X 22 S
210
250
22
244.5
1
4000
1.3728
301325

15 - 20 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Nutbreite
c
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
M 15 X 26 X 8
15
26
8
3
24
0.35
63500
0.0152
301337
M 15 X 26 X 8/3
15
26
8
3
24
0.5
63500
0.0152
301338
M 18 X 28 X 10
18
28
10
3
26
0.38
56500
0.0171
301341
M 18 X 28 X 10/3
18
28
10
3
26
0.5
56500
0.0171
301342
M 20 X 28 X 10
20
28
10
3
26
0.38
81000
0.0124
301343
M 20 X 28 X 10/3
20
28
10
3
26
0.6
81000
0.0124
301344
M 20 X 30 X 10
20
30
10
3
28
0.38
70500
0.0187
301345
M 20 X 30 X 10/3
20
30
10
3
28
0.6
70500
0.0187
301346

22 - 32 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Nutbreite
c
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
M 22 X 30 X 10
22
30
10
3
28
0.38
71000
0.0135
301347
M 22 X 30 X 10/3
22
30
10
3
28
0.6
71000
0.0135
301348
M 25 X 37 X 10
25
37
10
3
34
0.38
50500
0.0283
301349
M 25 X 37 X 10/3
25
37
10
3
34
0.6
50500
0.0283
301350
M 28 X 39 X 10
28
39
10
3
36
0.38
45500
0.0268
301351
M 28 X 39 X 10/3
28
39
10
3
36
0.7
45500
0.0268
301352
M 30 X 42 X 10
30
42
10
3
39
0.38
48500
0.0331
301353
M 30 X 42 X 10/3
30
42
10
3
39
0.6
48500
0.0331
301354
M 32 X 45 X 10
32
45
10
3
42
0.4
43000
0.0401
301355
M 32 X 45 X 10/3
32
45
10
3
42
0.6
43000
0.0401
301356

35 - 45 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Nutbreite
c
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
M 35 X 47 X 10
35
47
10
3
44
0.4
39500
0.038
301357
M 35 X 47 X 10/3
35
47
10
3
44
0.55
39500
0.038
301358
M 40 X 52 X 10
40
52
10
3
49
0.4
33000
0.0429
301360
M 40 X 52 X 10/3
40
52
10
3
49
0.9
33500
0.0429
301361
M 42 X 55 X 10
42
55
10
3
52
0.4
30000
0.051
301364
M 42 X 55 X 10/3
42
55
10
3
52
0.6
30000
0.051
301365
M 45 X 55 X 10
45
55
10
3
52
0.4
30500
0.0349
301366
M 45 X 55 X 10/3
45
55
10
3
52
0.6
30500
0.0349
301367
M 45 X 62 X 10
45
62
10
3
59
0.4
24500
0.0821
301369
M 45 X 62 X 10/3
45
62
10
3
59
0.6
24500
0.0821
301370

48 - 58 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Nutbreite
c
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
M 48 X 62 X 10
48
62
10
3
59
0.4
24500
0.0647
301371
M 48 X 62 X 10/3
48
62
10
3
59
0.7
24500
0.0647
301372
M 50 X 62 X 10
50
62
10
3
59
0.4
28000
0.0526
301373
M 50 X 62 X 10/3
50
62
10
3
59
0.7
28000
0.0526
301374
M 52 X 68 X 10
52
68
10
3
65
0.4
24000
0.0852
301376
M 52 X 68 X 10/3
52
68
10
3
65
0.6
24000
0.0852
301377
M 55 X 68 X 10
55
68
10
3
65
0.4
24000
0.0653
301378
M 55 X 68 X 10/3
55
68
10
3
65
0.6
24000
0.0653
301379
M 58 X 72 X 10
58
72
10
3
68.5
0.4
22000
0.0742
301384
M 58 X 72 X 10/3
58
72
10
3
68.5
0.6
22000
0.0742
301385

60 - 65 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Nutbreite
c
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
M 60 X 72 X 10
60
72
10
3
68.5
0.4
22000
0.0596
301387
M 60 X 72 X 10/3
60
72
10
3
68.5
0.6
22000
0.0596
301388
M 60 X 80 X 10
60
80
10
3
76
0.4
18500
0.1275
301389
M 60 X 80 X 10/3
60
80
10
3
76
0.6
18500
0.1275
301390
M 63 X 80 X 10
63
80
10
3
76
0.4
18500
0.1046
301392
M 63 X 80 X 10/3
63
80
10
3
76
0.6
18500
0.1046
301393
M 65 X 80 X 10
65
80
10
3
76
0.4
18500
0.0888
301394
M 65 X 80 X 10/3
65
80
10
3
76
0.7
18500
0.0888
301395
M 65 X 85 X 10
65
85
10
3
81
0.42
17000
0.137
301396
M 65 X 85 X 10/3
65
85
10
3
81
0.7
18500
0.137
301397

68 - 72 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Nutbreite
c
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
M 68 X 85 X 10
68
85
10
3
81
0.42
16500
0.1122
301400
M 68 X 85 X 10/3
68
85
10
3
81
0.6
16500
0.1122
301401
M 70 X 85 X 10
70
85
10
3
81
0.42
15000
0.144
301404
M 70 X 85 X 10/3
70
85
10
3
81
0.7
16500
0.144
301405
M 70 X 90 X 10
70
90
10
3
86
0.42
15000
0.1464
301406
M 70 X 90 X 10/3
70
90
10
3
86
0.7
15000
0.1464
301407
M 72 X 90 X 10
72
90
10
3
86
0.42
15000
0.1288
301409
M 72 X 90 X 10/3
72
90
10
3
86
0.52
15000
0.1288
301410

75- 90 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Nutbreite
c
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
M 75 X 90 X 10
75
90
10
3
86
0.42
15000
0.1014
301411
M 75 X 90 X 10/3
75
90
10
3
86
0.6
15000
0.1014
301412
M 80 X 100 X 10
80
100
10
3
95
0.42
14500
0.1575
301420
M 80 X 100 X 10/3
80
100
10
3
95
0.7
14500
0.1575
301421
M 85 X 100 X 10
85
100
10
3
95
0.42
14500
0.1063
301426
M 90 X 110 X 10
90
110
10
3
105
0.42
12000
0.1755
301428
M 90 X 110 X 10/3
90
110
10
3
105
0.52
12000
0.1755
301429
M 87 X 100 X 10
87
100
10
3
95
0.42
14500
0.1063
307219

100 - 130 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Nutbreite
c
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
M 100 X 120 X 10
100
120
10
4
115
0.42
10500
0.1935
301433
M 100 X 120 X 10/3
100
120
10
3
115
0.6
10500
0.1935
301434
M 110 X 130 X 15
110
130
15
5
125
0.7
9500
0.2851
301439
M 110 X 130 X 15/3
110
130
15
5
125
1
11500
0.2851
301440
M 120 X 140 X 15
120
140
15
5
135
0.7
10000
0.3095
301445
M 120 X 140 X 15/3
120
140
10
5
135
1
10000
0.3095
301446
M 130 X 150 X 15
130
150
15
5
145
0.7
9000
0.3339
301449
M 130 X 150 X 15/3
130
150
15
5
145
1
9000
0.3339
301450

140 - 170 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Nutbreite
c
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
M 140 X 170 X 15
140
170
15
5
165
0.7
7000
0.6526
301453
M 140 X 170 X 15/3
140
170
15
5
165
1.3
7000
0.6526
301454
M 150 X 180 X 15
150
180
15
5
175
0.7
6500
0.6957
301455
M 150 X 180 X 15/3
150
180
15
5
175
1.2
6500
0.6957
301456
M 160 X 190 X 20
160
190
20
5
184.5
0.8
6000
0.9545
301457
M 160 X 190 X 20/3
160
190
10
5
184.5
1.3
6000
0.9545
301458
M 170 X 210 X 20
170
210
20
5
204.5
0.8
5000
1.5002
301460
M 170 X 210 X 20/3
170
210
20
5
204.5
1.3
5000
1.5002
301461

180 - 210 mm Bohrung

ALLE WIEDER EINBLENDEN
Bohrung
d
[mm]
Außendurchmesser
D
[mm]
Breite
B
[mm]
Nutbreite
c
[mm]
Spaltdurchmesser
e
[mm]
Axialspiel
Sax
[mm]
max. Drehzahl
nmax
[1/min]
Gewicht
kg
[kg]
Artikelnummer
Datenblätter
M 180 X 210 X 20
180
210
20
5
204.5
0.8
5000
1.0659
301463
M 180 X 210 X 20/3
180
210
20
5
204.5
1
5000
1.0659
301464
M 190 X 230 X 20
190
230
20
5
224.5
0.8
4500
1.6613
301468
M 190 X 230 X 20/3
190
230
20
5
224.5
1.3
4500
1.6613
301469
M 200 X 230 X 20
200
230
20
5
224.5
0.8
4500
1.1773
301470
M 200 X 230 X 20/3
200
230
20
5
224.5
1.2
4500
1.1773
301471
M 210 X 250 X 22
210
250
22
5
244.5
1
3500
1.9597
301473
M 210 X 250 X 22/3
210
250
22
5
244.5
1.3
4000
1.9597
301474

Spezifische Montagehinweise - Bauform L/M

Umgebungskonstruktion (Anschlussteile)

Passungen

Gehäuse: K7, Welle: h 6

Oberflächengüte: Rz  ≤ 16 µm; Ra  ≤ 3,2 µm

Montage

„l“ Länge (Anfasung von Welle und Gehäuse) in Abhängigkeit von Breite „B“: l = 0,1 x B

Aluminium-Außenring

Der Aluminium-Außenring kann im Anlieferzustand geringfügig unrund sein. Beim Einpressen der Dichtung passt sich der relativ leicht verformbare Ring wieder an die Rundheit der Nabe an.

Der Außenring kann fertigungsbedingt um bis zu 0,1 mm breiter sein als der Innenring.

GMN Labyrinthdichtungen aus Metall werden durch einen Kalibrierring („Nullmaß“) gepresst. Der Außenring federt anschließend aufgrund seiner Elastizität wieder auf.

DI_BF_LM_MO_550x550
Blindbild_2x550

Tandemanordnung (Bauform L)

Zwei nebeneinander angeordnete Metalldichtungen gewährleisten mit einer zwischenliegenden Abflussbohrung (Abstand mind. 5 mm) absolute Dichtheit. Flüssigkeit zwischen den Dichtungen wird zuverlässig abgeführt.

DI_BF_LM_MO_neu_550x550
Blindbild_2x550

Dichtungen mit Abflussnut (Bauform M)

Bei begrenzten Bauräumen, die eine Tandemanordnung nicht zulassen, bietet die Bauform M einen Kompromiss in kompakter Bauweise. Eingedrungene Flüssigkeiten werden über Nuten im Außenring in eine Ringnut im Gehäuse abgeschleudert.

Breite der Ringnut im Kundenteil: R = c + 1 mm (c = Nutbreite)

DI_BF_LM_MO_550x550
Blindbild_2x550
